Наземное лазерное сканирование комплекса производственных зданий

Объект: Офисное здание и бывший промышленный цех

Адрес объекта: Российская Федерация, г. Обнинск

Срок выполнения: 5 рабочих дней

Оборудование: Наземный лазерный сканер Faro FOCUS 150s

Цель работ по наземному лазерному сканированию:

Целью выполнения данной работы являлось проведение сканирования здания, часть которого ранее использовалась в качестве промышленного цеха, с целью его дальнейшей реконструкции под офисные помещения. Задача заключалась в точном и детализированном захвате всех конструктивных особенностей здания для создания полноценной цифровой модели, которая служит основой для проектирования и планировки реконструкции.

Описание объекта и комплекса работ:

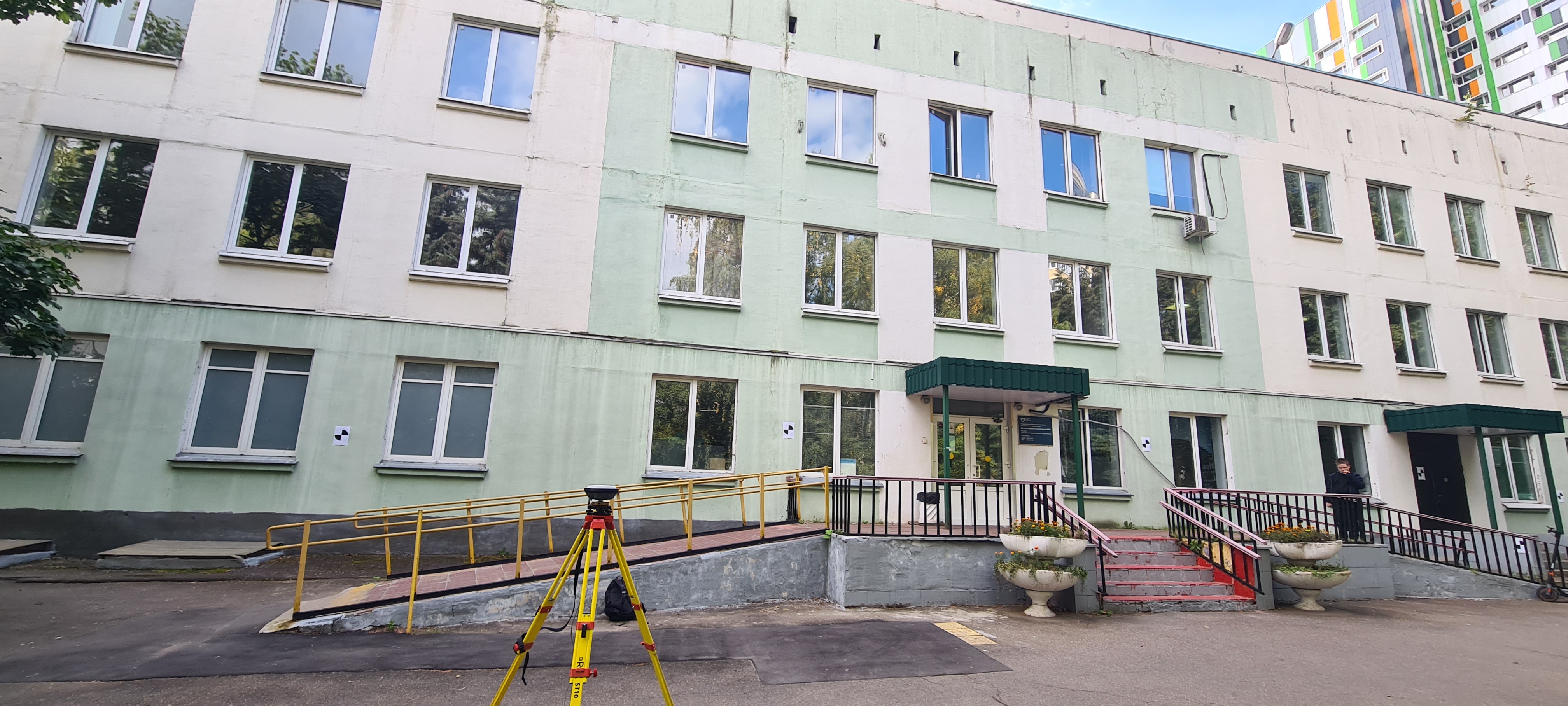

Специалистами компании ООО «РУСГЕОКОМ» было выполнено наземное лазерное сканирование офисного здания и части сооружения, ранее используемого в качестве промышленного цеха, расположенных в г. Обнинск. Задача заключалась в точном сканировании архитектурных и конструктивных элементов объектов с целью создания высокоточной цифровой модели для последующего проектирования, реконструкции и анализа состояния зданий.

Полевые и камеральные работы по лазерному сканированию:

Для сканирования использовался лазерный сканер Faro FOCUS 150s, обеспечивающий сбор данных с высокой детализацией и точностью. Это оборудование позволило получить точную информацию о геометрии объекта, включая все элементы архитектуры и конструкции. Применение такого сканера важно для проектирования реконструкции в ограниченном пространстве с соблюдением геометрических параметров.

Результаты работ сканирования:

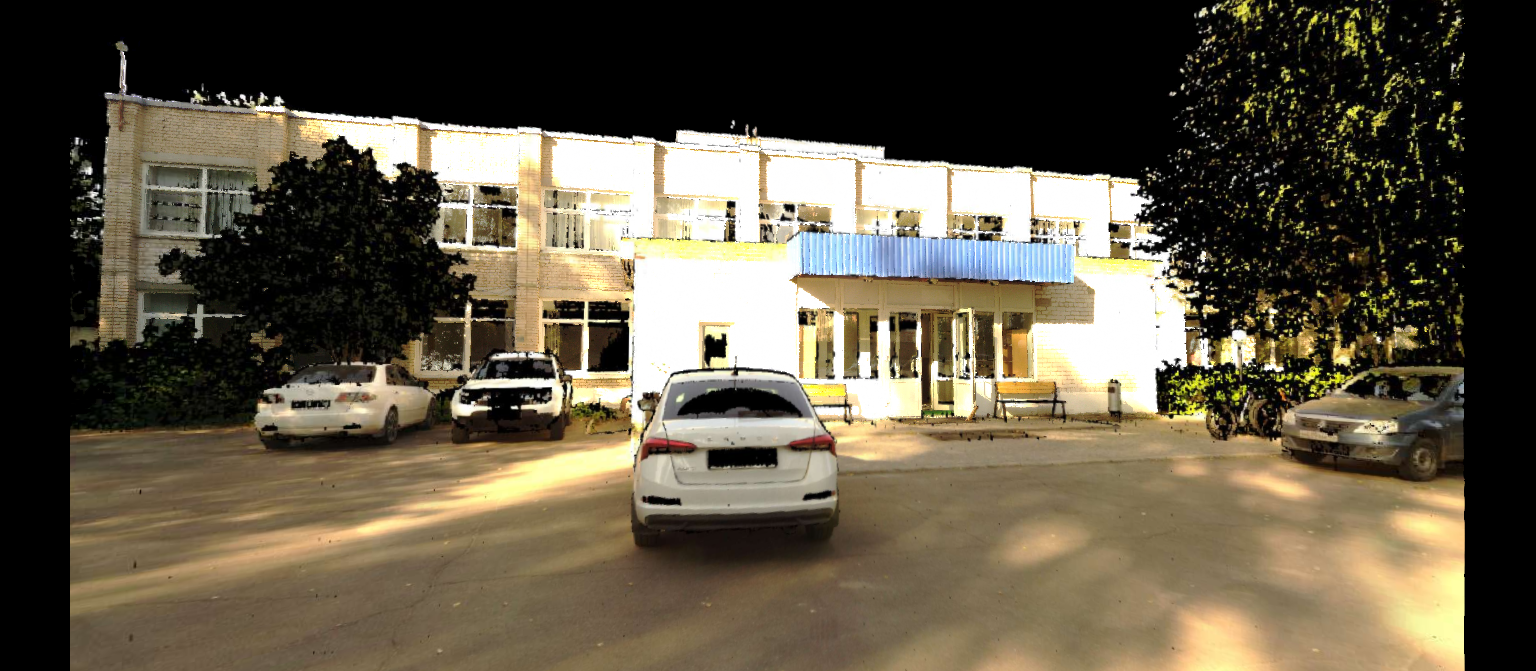

1. 1. Цветное облако точек: трехмерная цифровая модель фасадов с высокоточным пространственным положением архитектурных особенностей и декоративных элементов;
2. 2. Оптимизация проектирования: полученные данные помогают проектировщикам и строителям точно воспроизвести геометрию здания, что минимизирует риски возникновения проблем и ошибок на этапе реставрации.

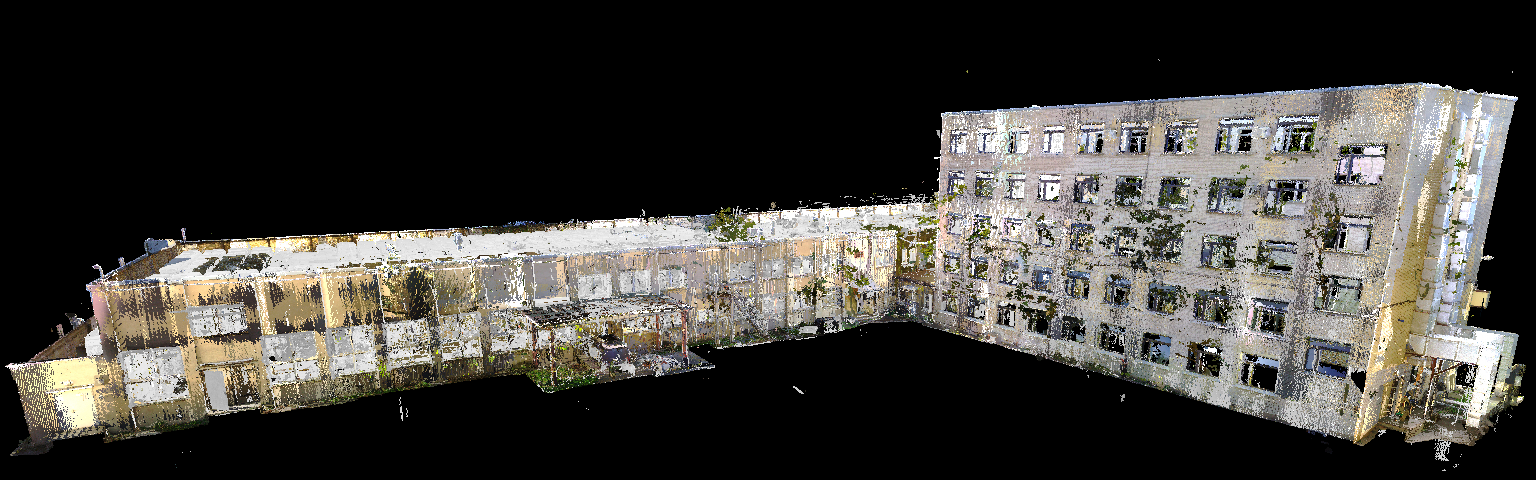

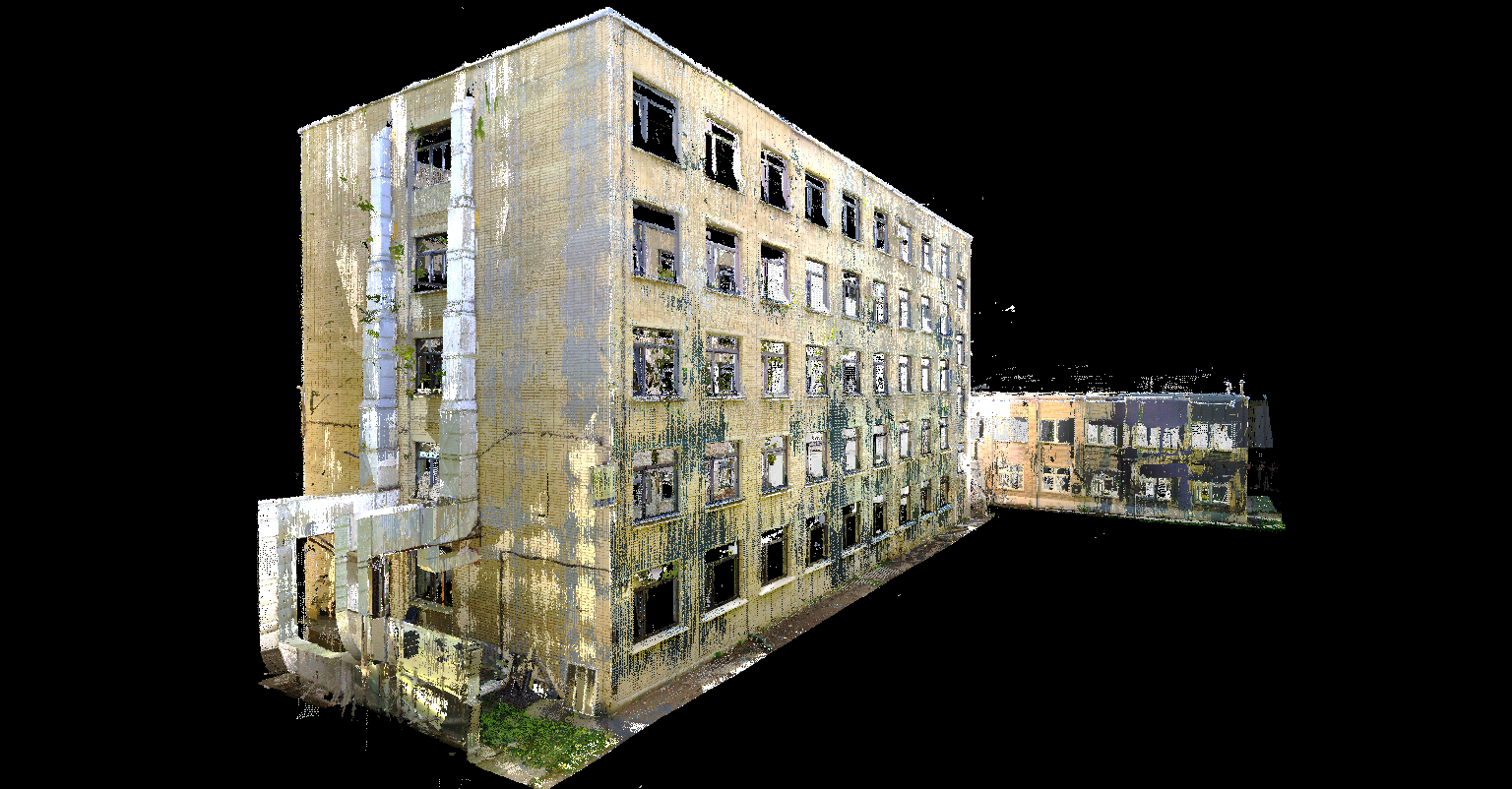

Камеральная часть работы заключалась в обработке и объединении облаков точек с использованием программного обеспечения Leica Cyclone Register 360. В результате была сформирована единая модель облака точек, точно отражающая размеры и форму здания. Погрешность сшивки составила всего 2 мм, что подтверждает высокое качество работы и минимизацию ошибок в процессе интеграции данных. Полученная модель будет использована для дальнейшего проектирования и планирования этапов реконструкции.
