Детская городская поликлиника № 30

Название объекта:ГБУЗ Детская городская поликлиника № 30, филиал №4

Адрес объекта:Российская Федерация, г. Москва

Срок выполнения:3 дня полевых работ и 2 недели камеральных

Какое оборудование применялось:Наземный лазерный сканер Leica ScanStation P50; Спутниковый геодезический приемник Leica GS16

Результат работ:Облако точек с привязкой к Московской системе координат, 3D–модель здания, развертки фасадов, обмерные чертежи

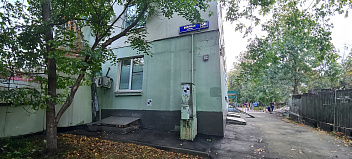

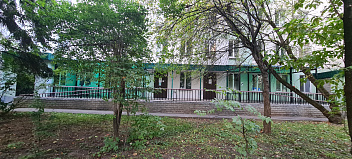

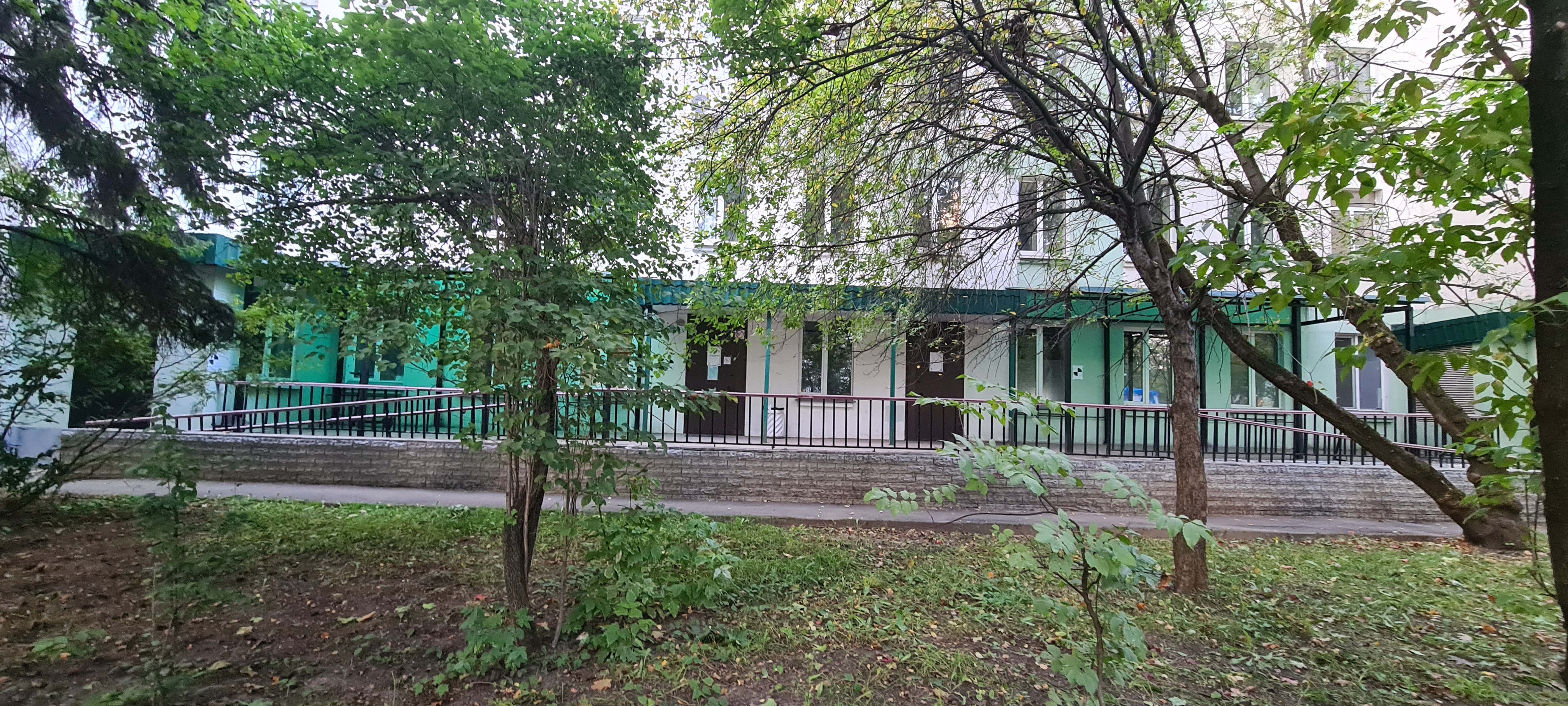

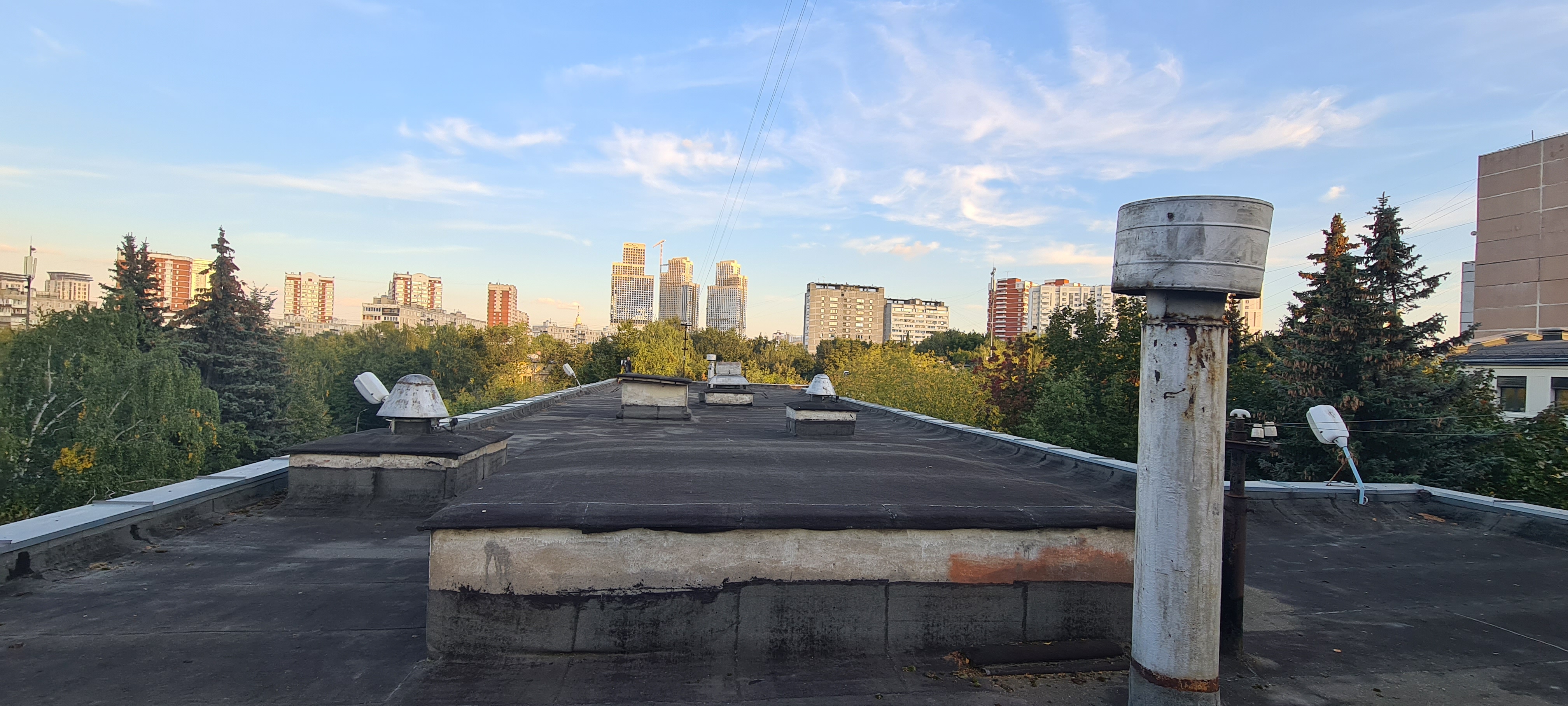

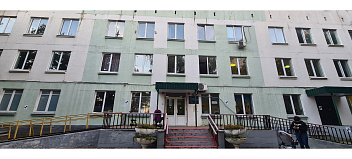

Описание работы: Специалистами компании ООО «РУСГЕОКОМ» было выполнено наземное лазерное сканирование здания «ГБУЗ Детская городская поликлиника № 30, филиал №4» в г. Москва

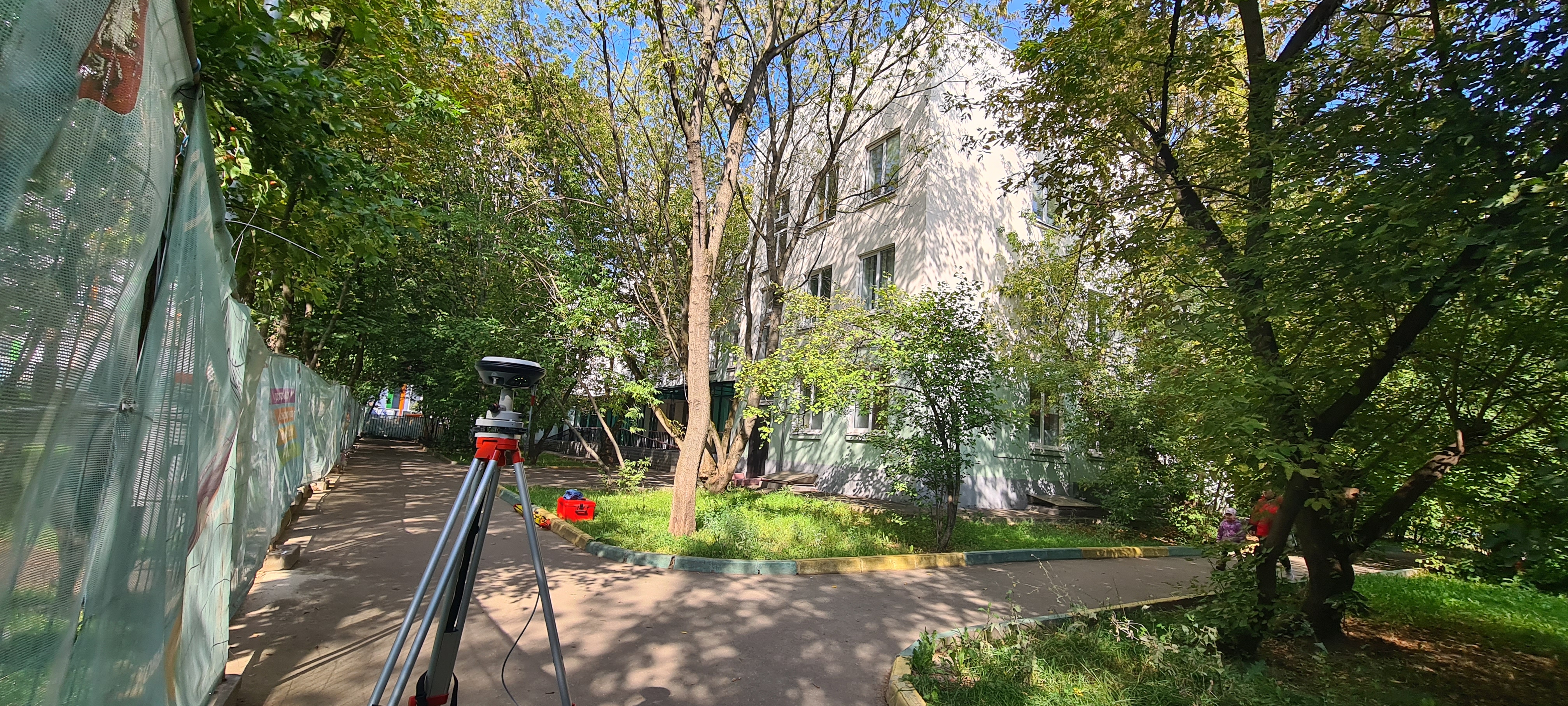

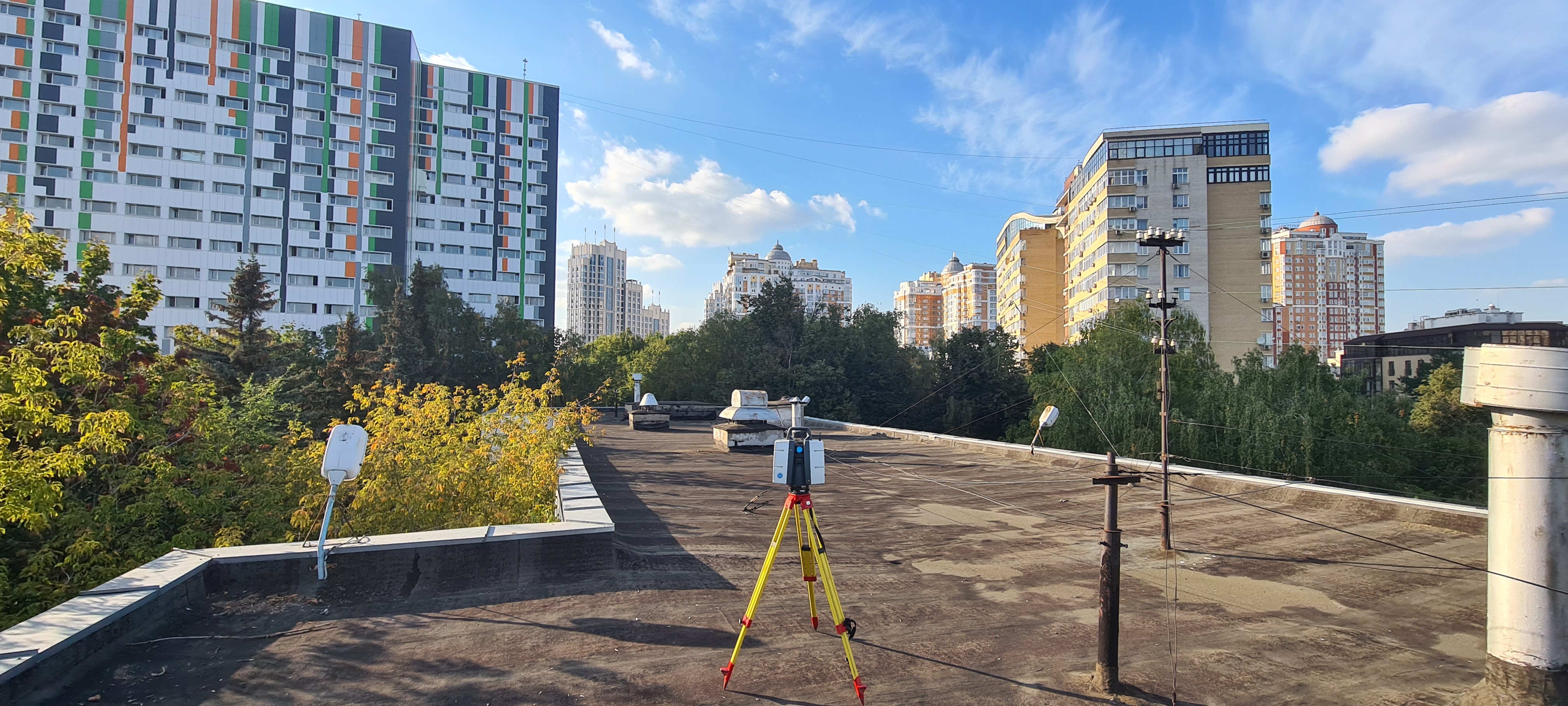

Сканирование производилось наземным лазерным сканером Leica ScanStation P50. Спутниковые наблюдения производились спутниковым геодезическим приемником Leica GS16.

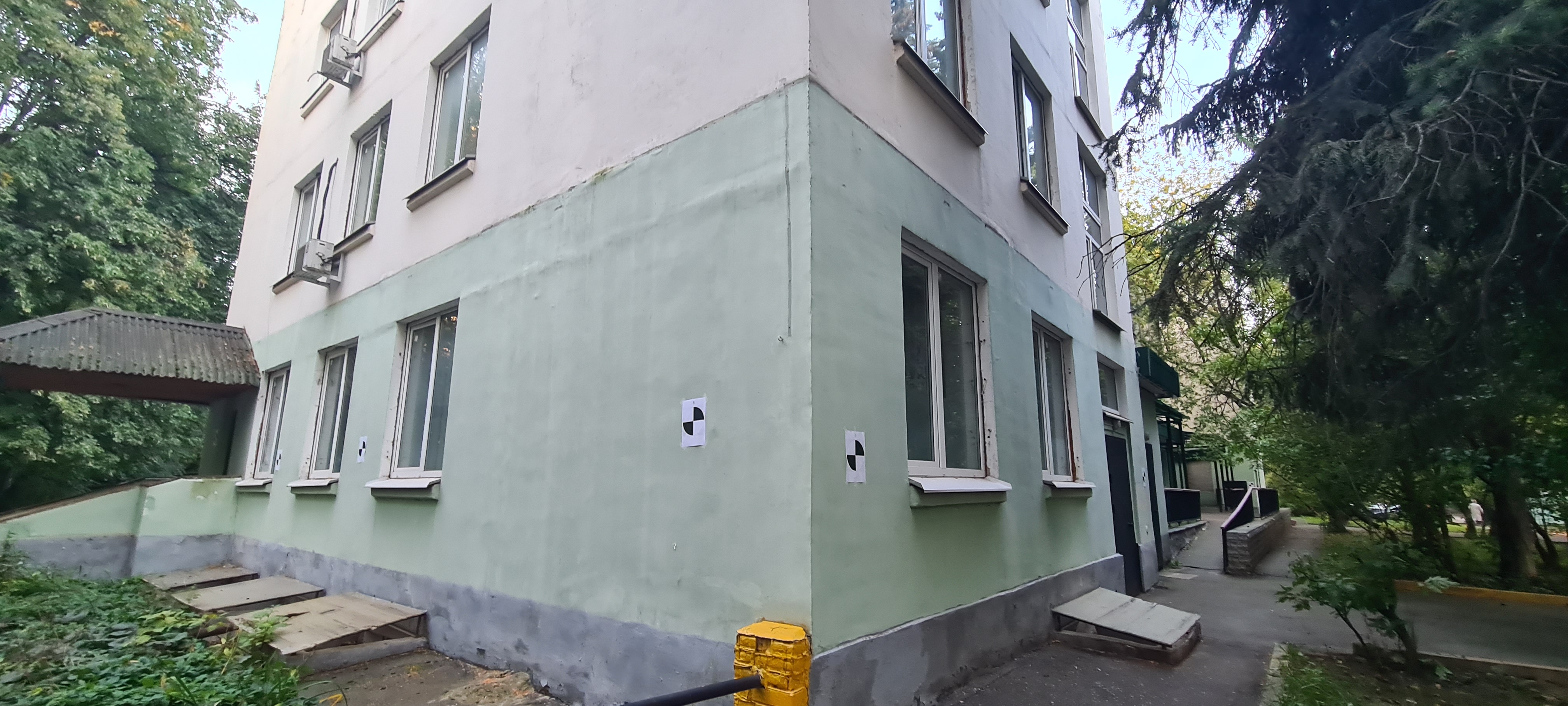

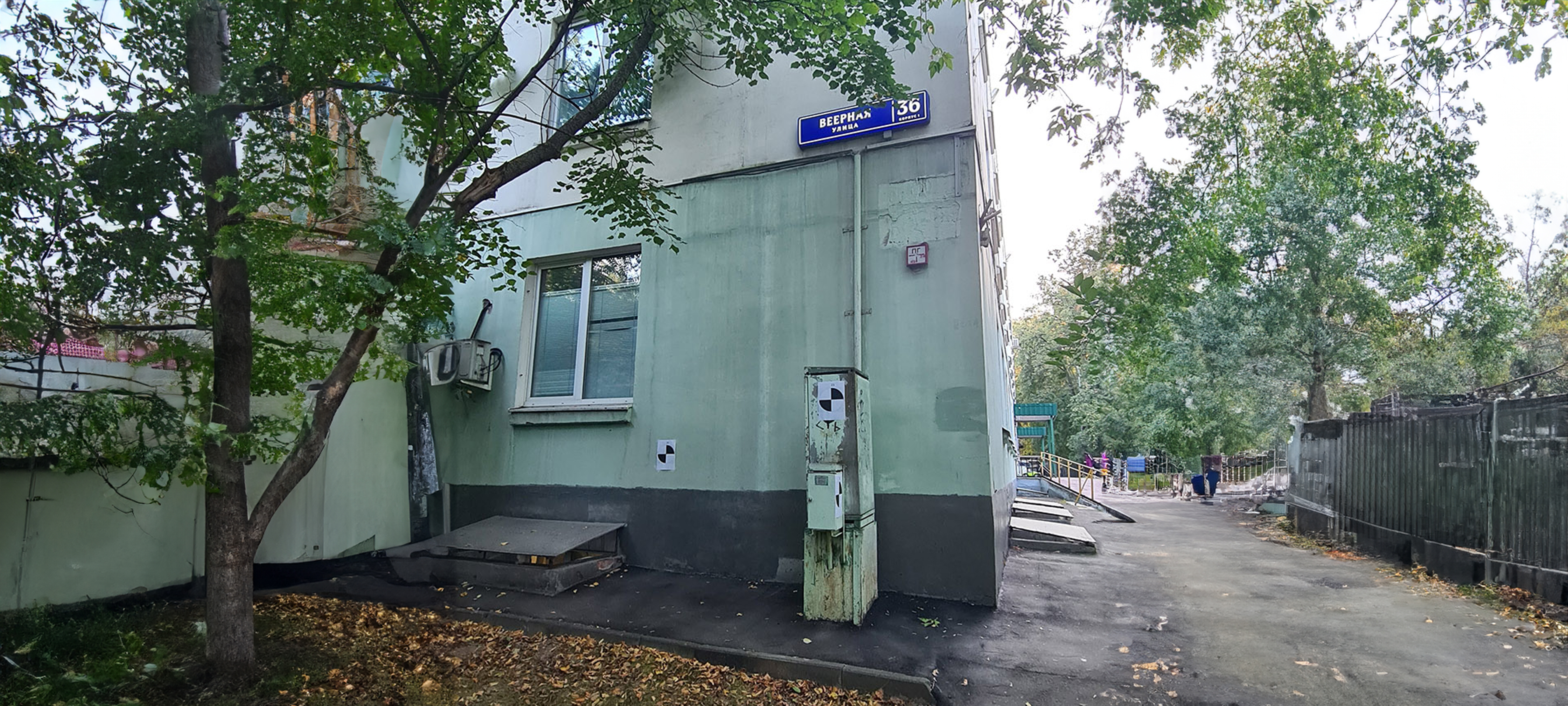

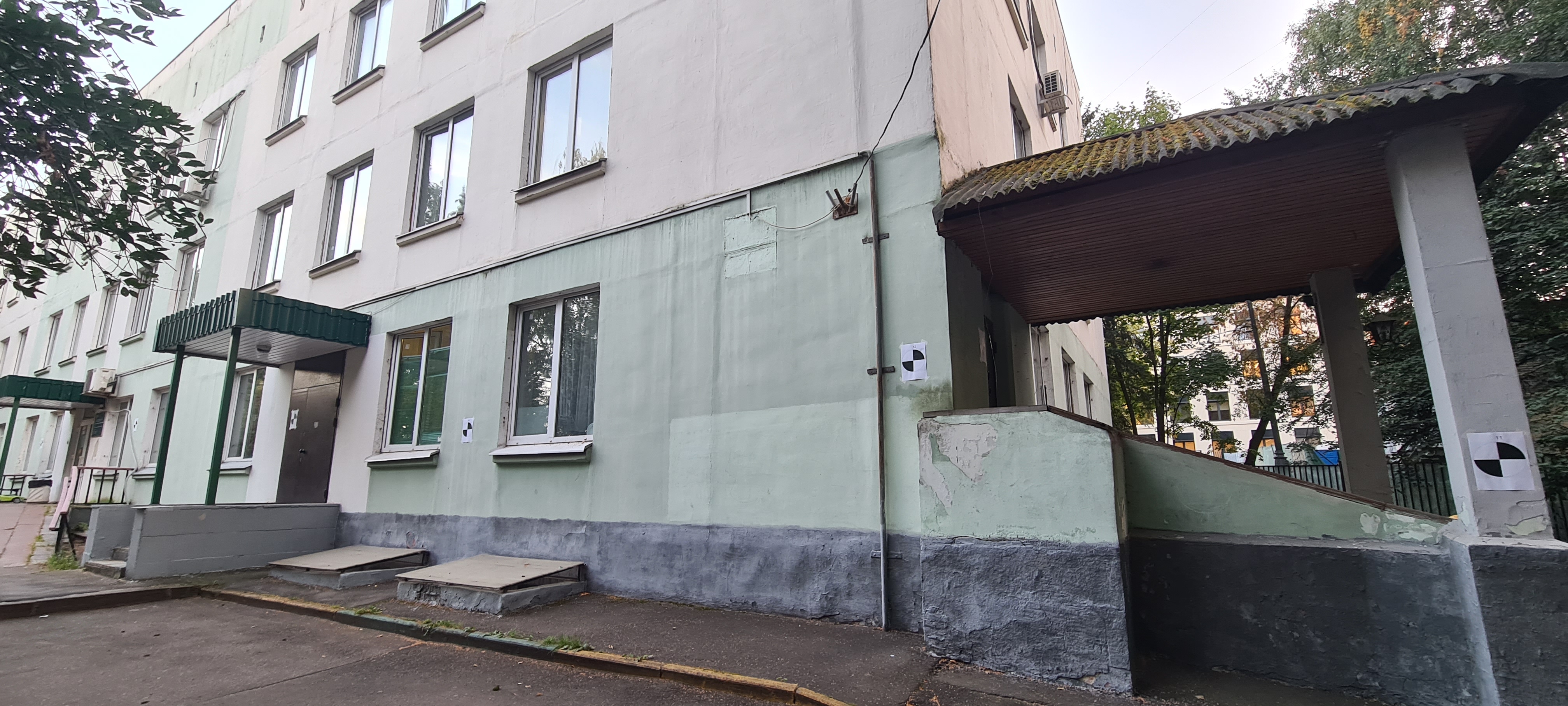

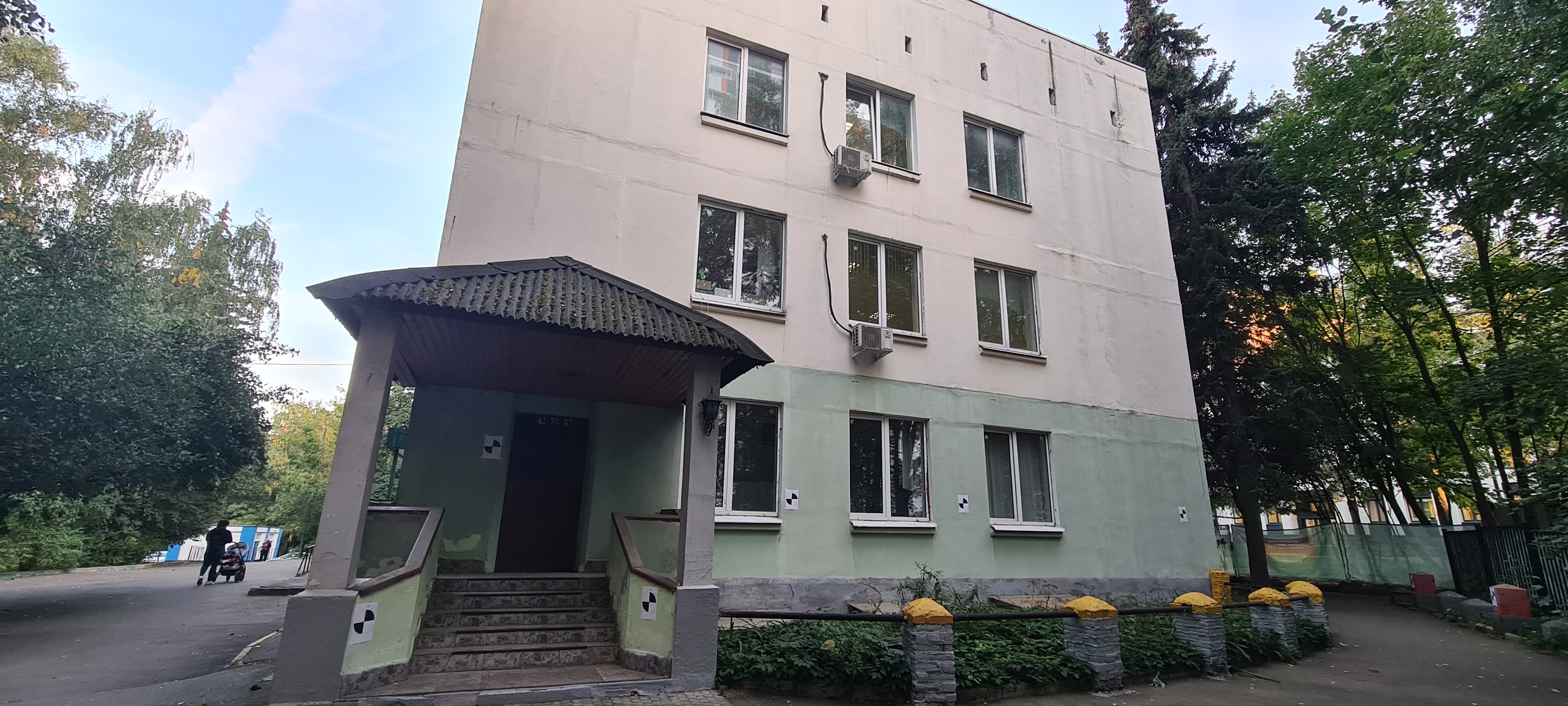

Для привязки облака точек к Московской системе координат данные спутниковых наблюдений были переданы для обработки в ГБУ «Мосгоргеотрест». По результатам обработки были вычислены координаты и высоты марок. Максимальная ошибка вычисления координат составила 13 мм в плане и 60 мм по высоте.

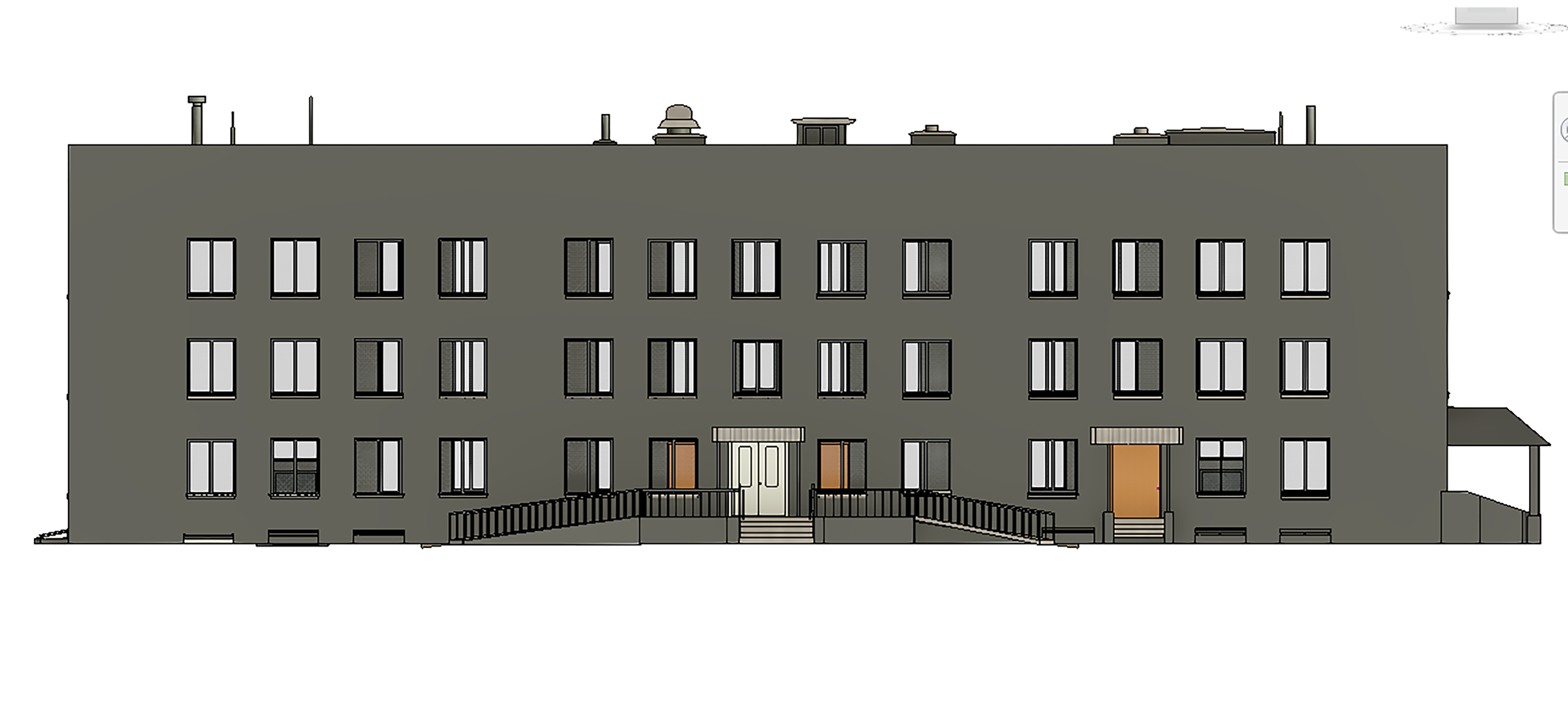

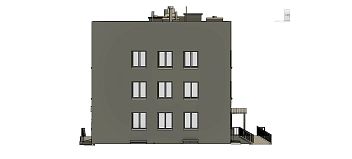

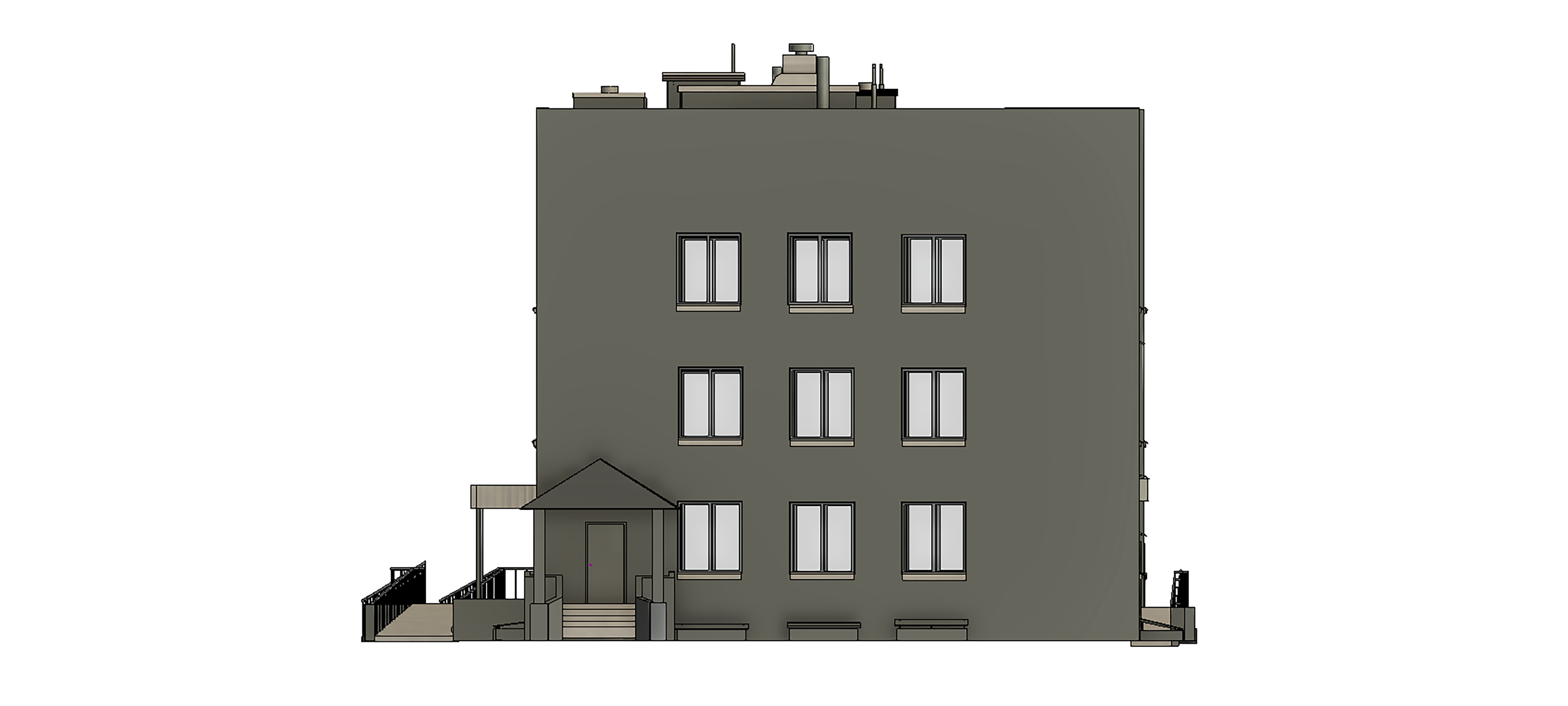

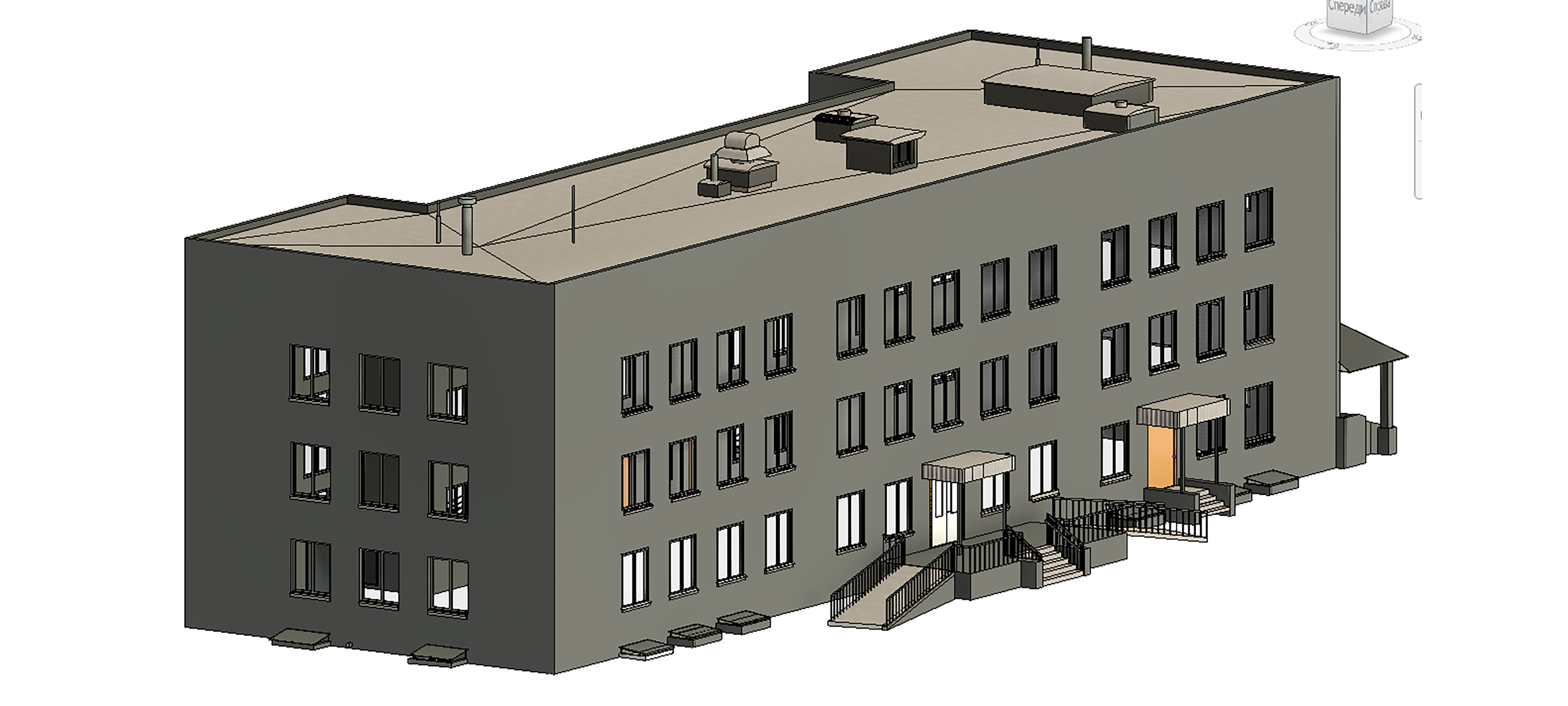

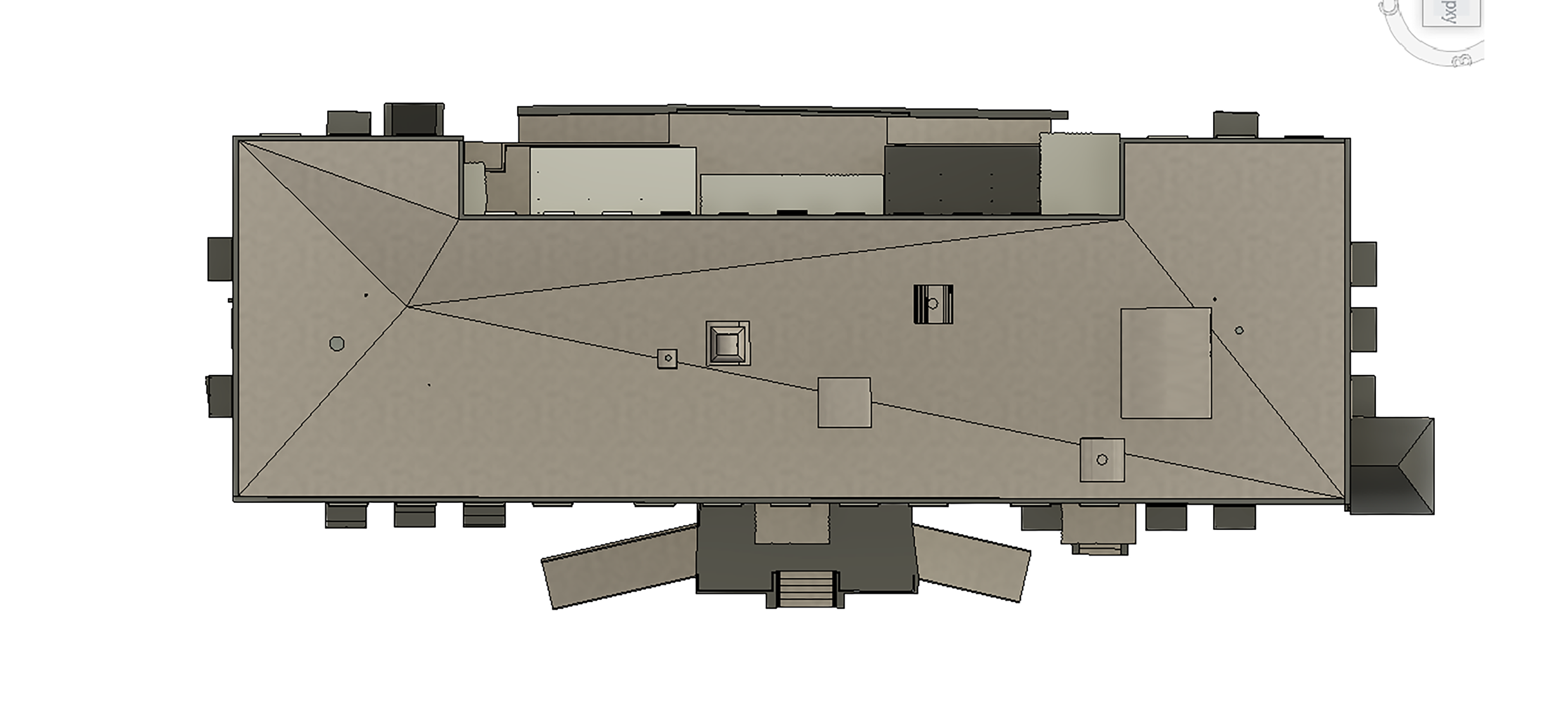

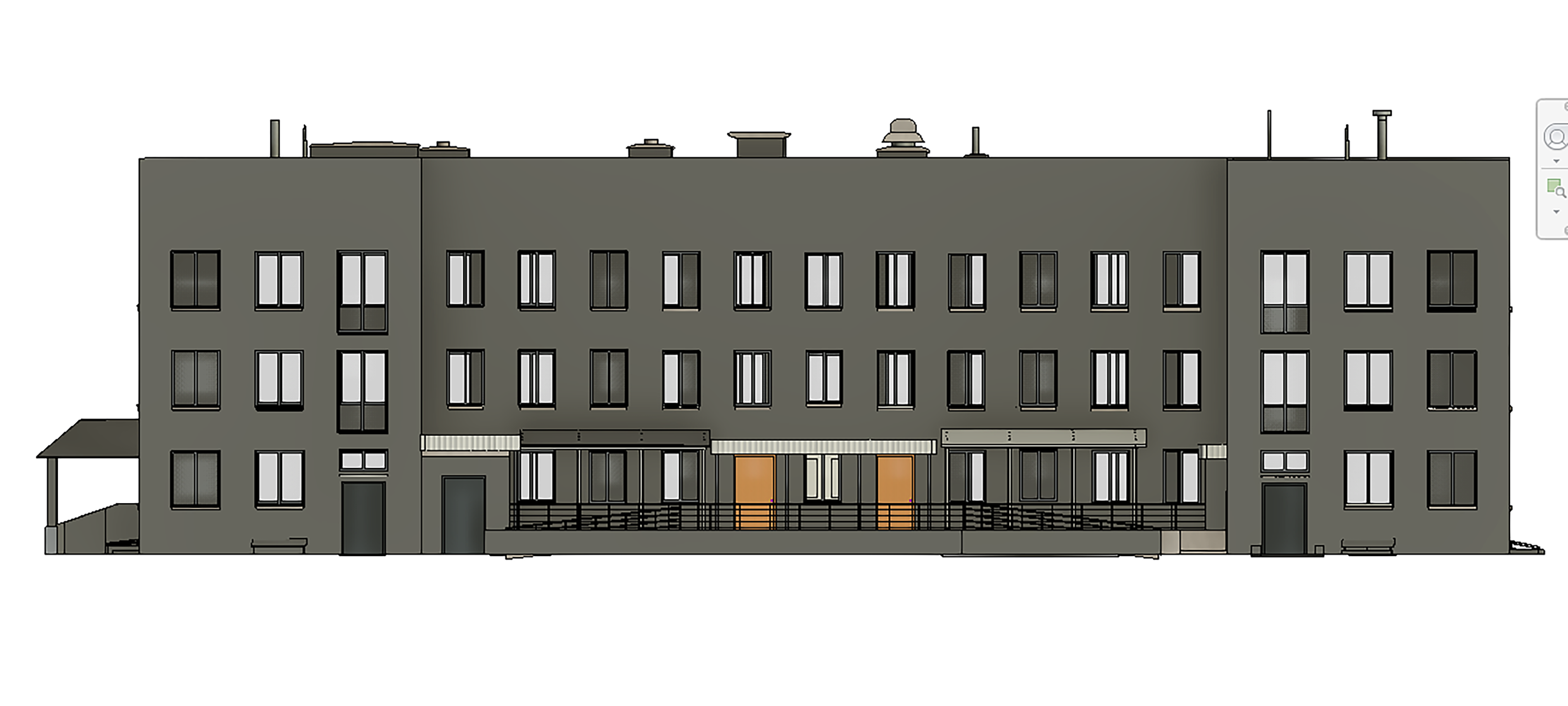

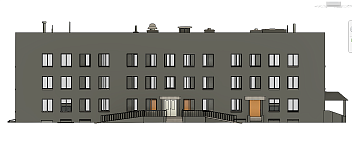

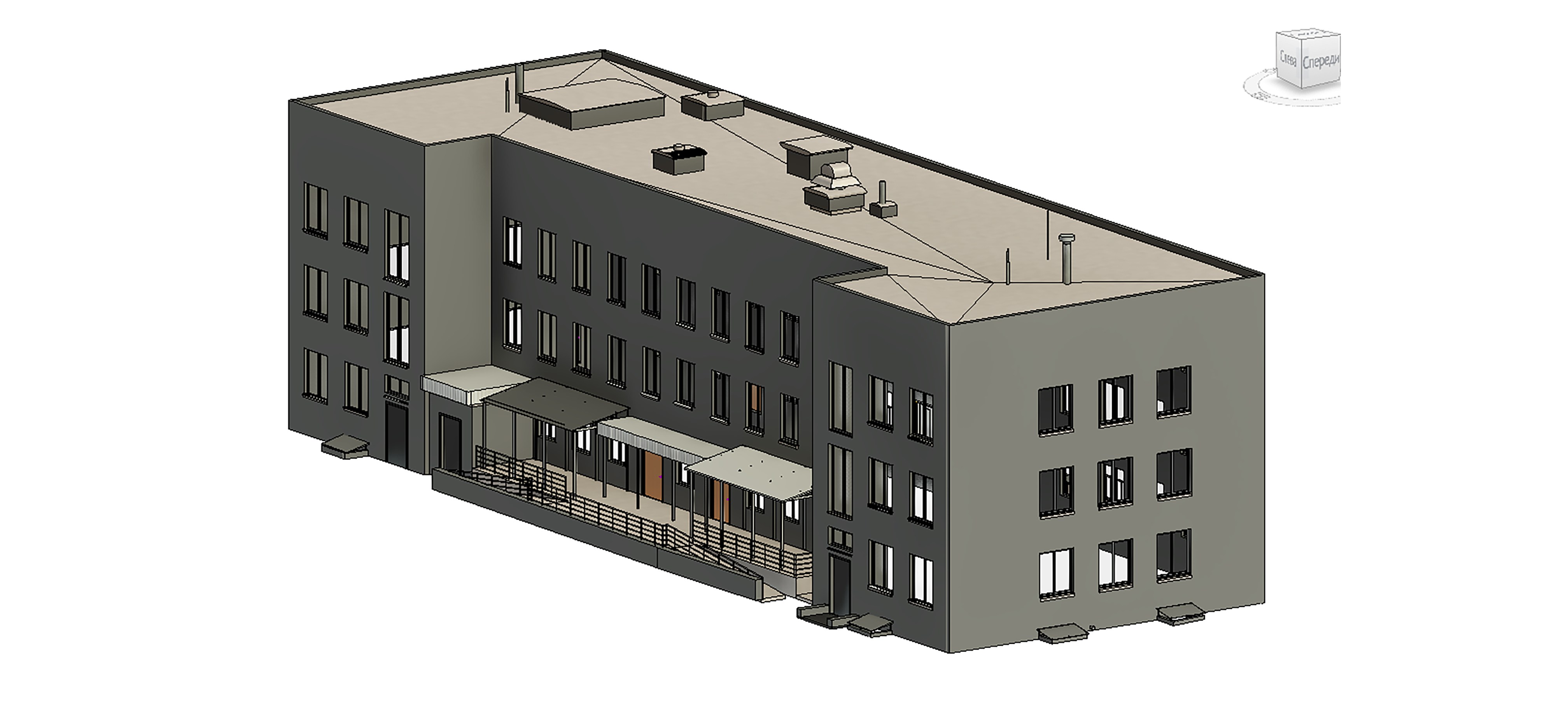

По полученным координатам и высотам марок объединенное облако было привязано к Московской системе координат. По единому облаку точек в программе Autodesk Revit была создана 3D–модель объекта и развёртки фасадов с обмерными чертежами.

Камеральные работы заключались в создании объединенного закоординированного облака точек, 3D–модели и разверток фасадов здания. Облака точек были выгружены и сшиты в объединенное облако точек в программном комплексе Leica Cyclone Register 360. Погрешность сшивки облака точек составила 2 мм.

Работы по лазерному сканированию продлились 3 дня, а также, выполнялись согласно правилам и требованиям по технике безопасности.
