Наземное лазерное сканирование склада насосно-компрессорных труб (НКТ)

Название объекта: Склад труб

Адрес объекта: Российская Федерация, Ханты-Мансийский автономный округ — Югра, Мегион

Срок выполнения:1 день полевых работ и 1 день камеральных работ

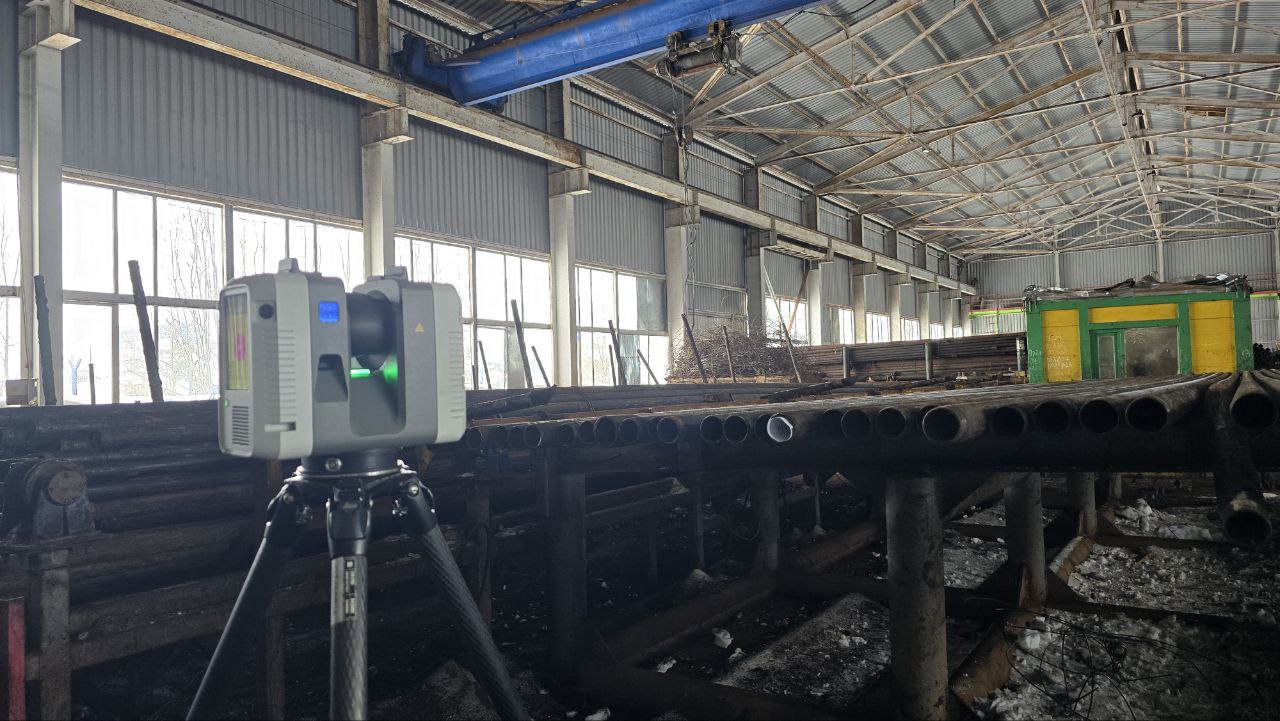

Какое оборудование применялось: Наземный лазерный сканер Leica RTC360

Цель работ:Выполнение наземного лазерного сканирования с применением стационарного лазерного сканера на территории склада труб НКТ.

Полевые работы по 3д сканированию:

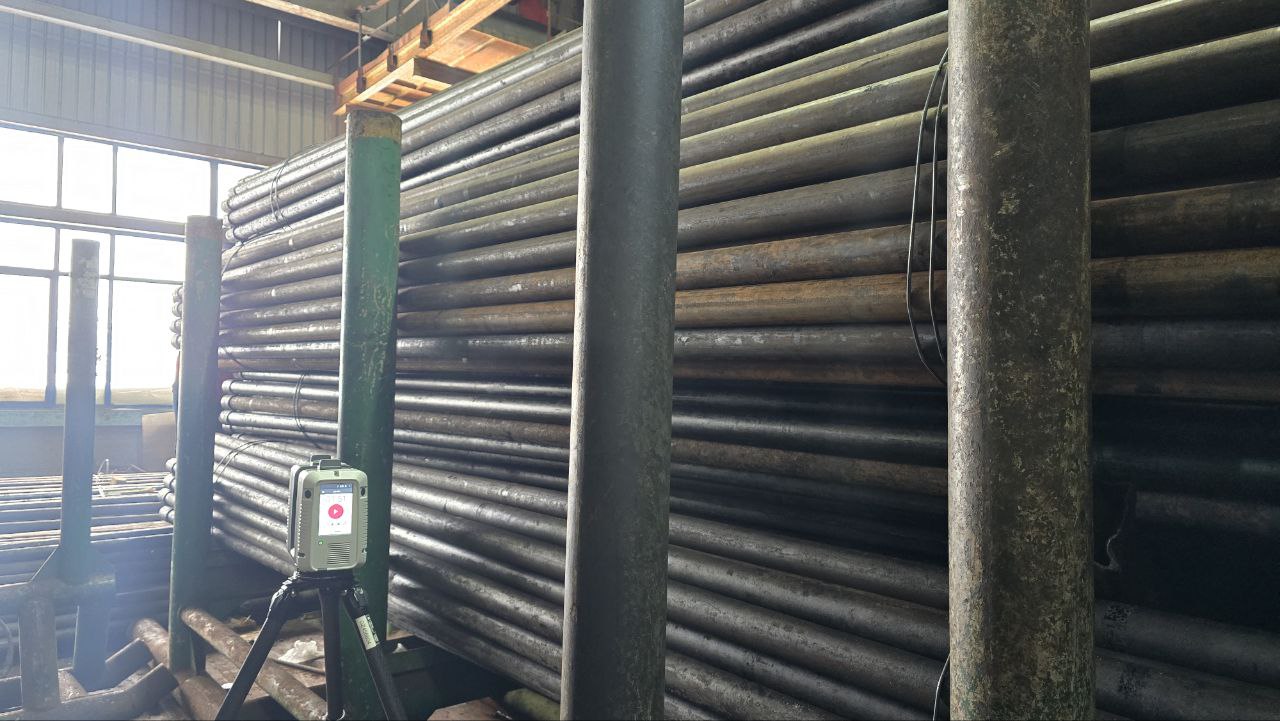

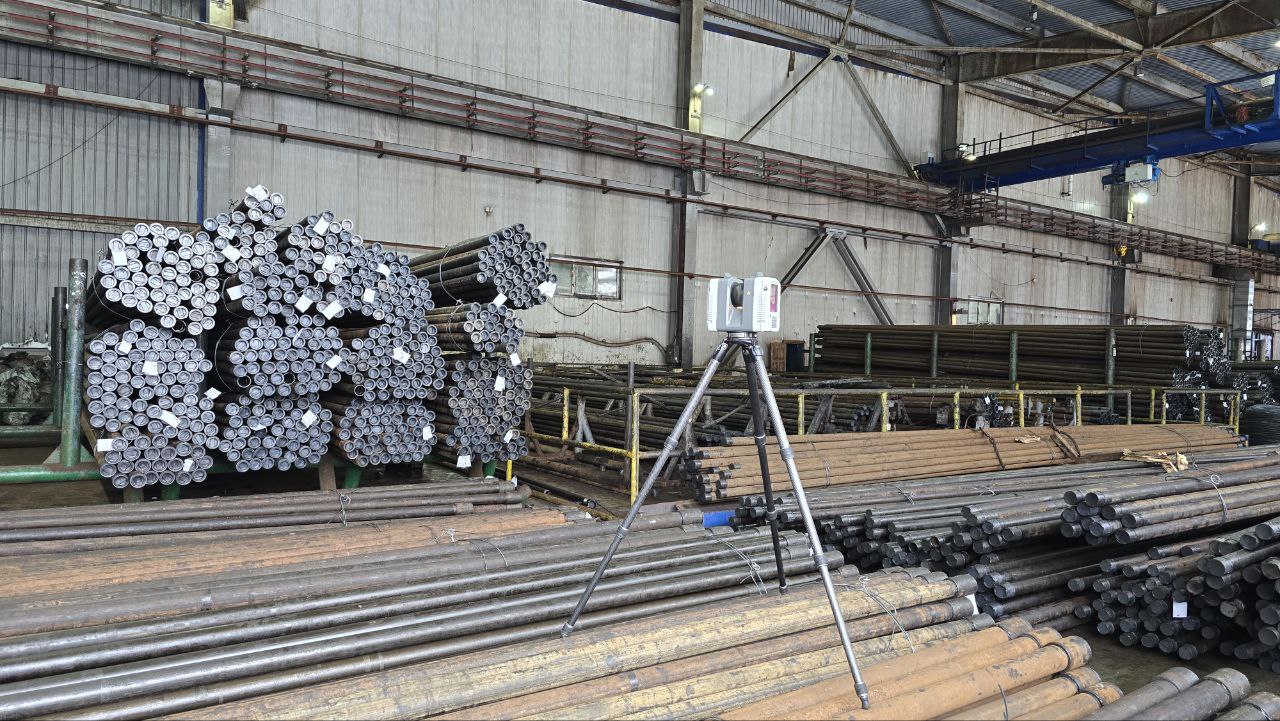

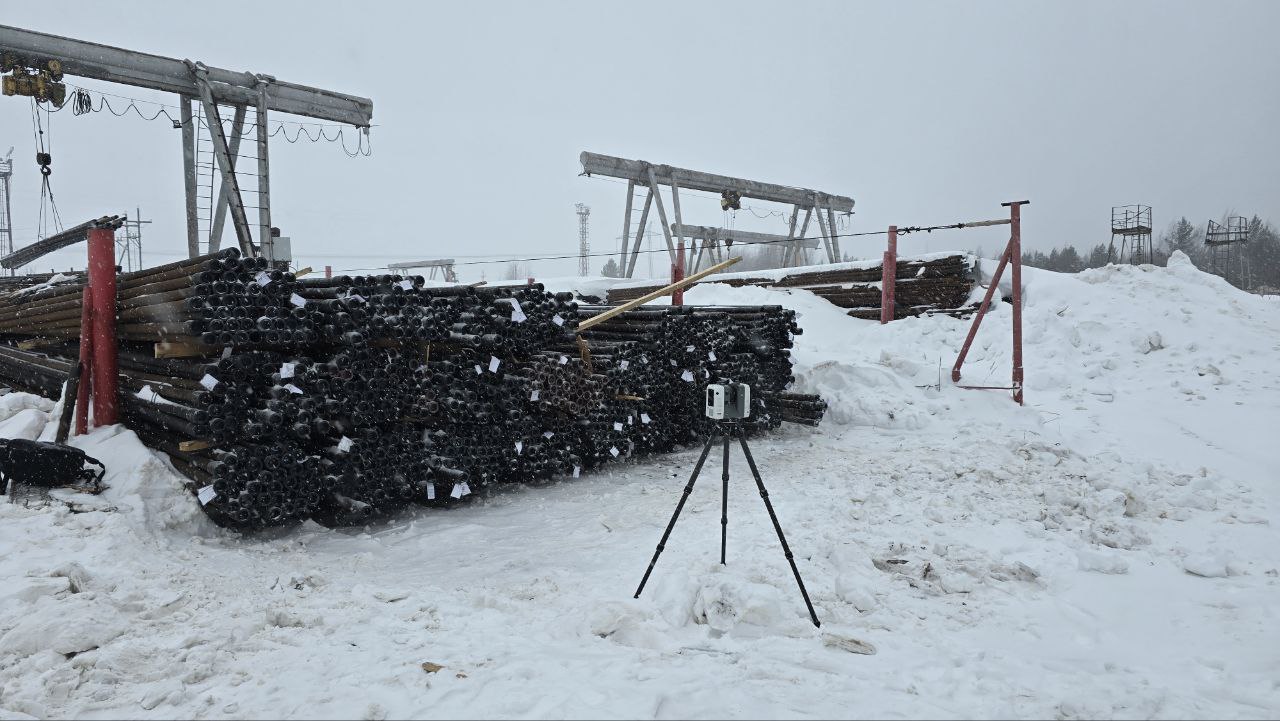

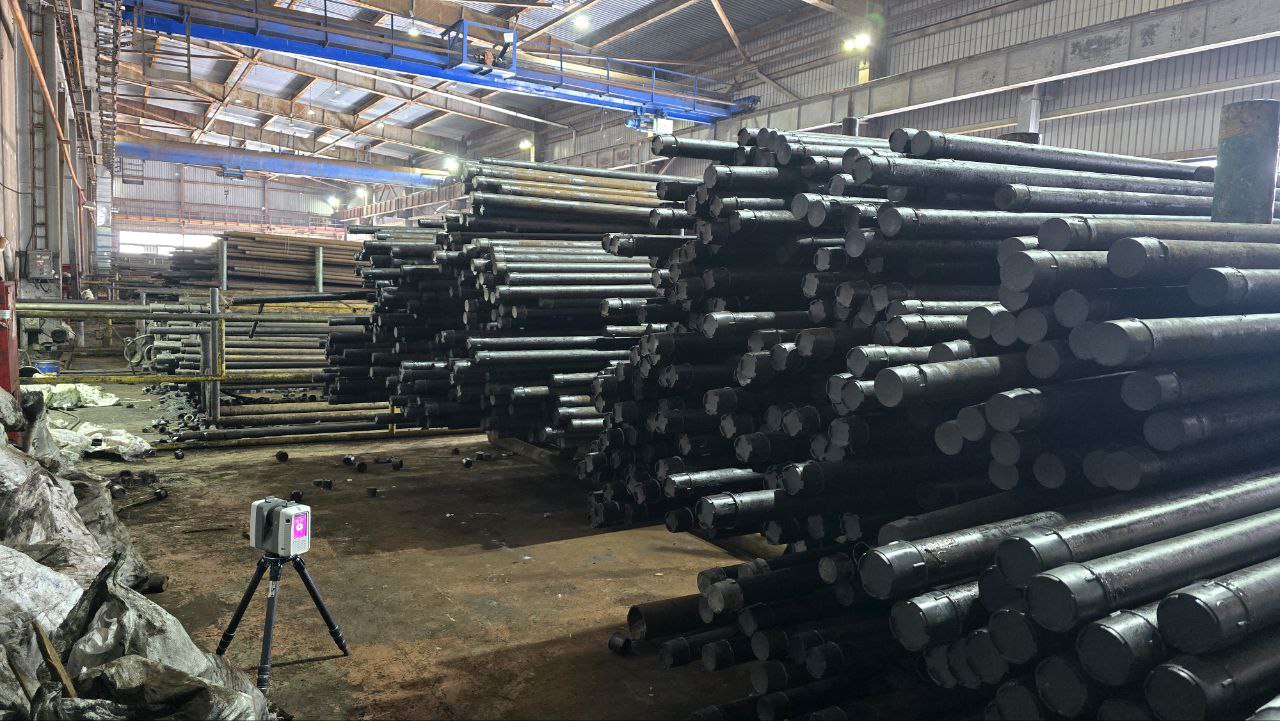

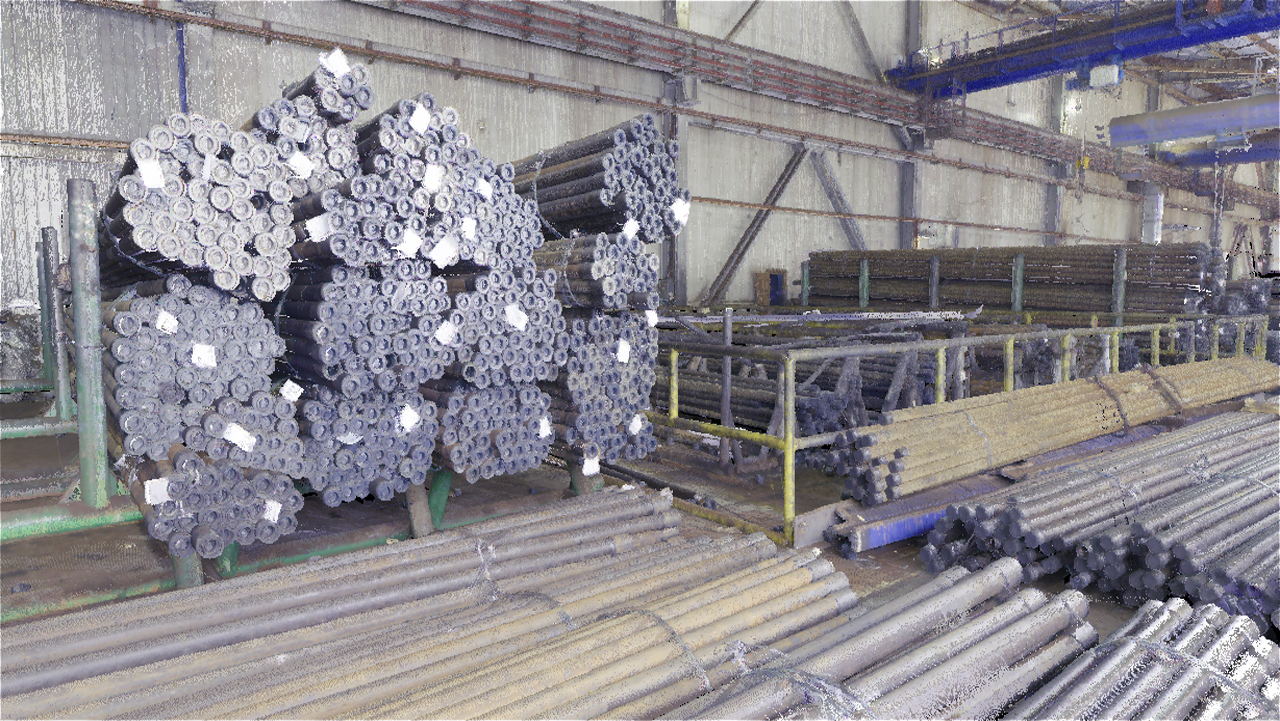

Сканирование производилось на территории склада труб НКТ. Сканированию подлежали все необходимые штабеля труб. Сканирование производилось с одновременным созданием фотопанорам на каждой станции. При установке станций сканирования учитывалась высота стеллажей с целью обеспечения максимального покрытия точками лазерного отражения торцевых частей труб. Съёмка велась с тем расчетом, что бы при камеральной обработке данных сканирования была возможность получить единое облако точек штабеля с отражением на нем обоих торцевых частей.

Камеральные работы по 3D сканированию:

При проведении камеральных работ, облако точек было очищенно от лишнего шума в ПО Cyclone REGISTER 360, а затем оно послужило основой для анализа параметров труб (количество, длина, диаметр и тд.).

Результаты работ по трёхмерному сканированию:

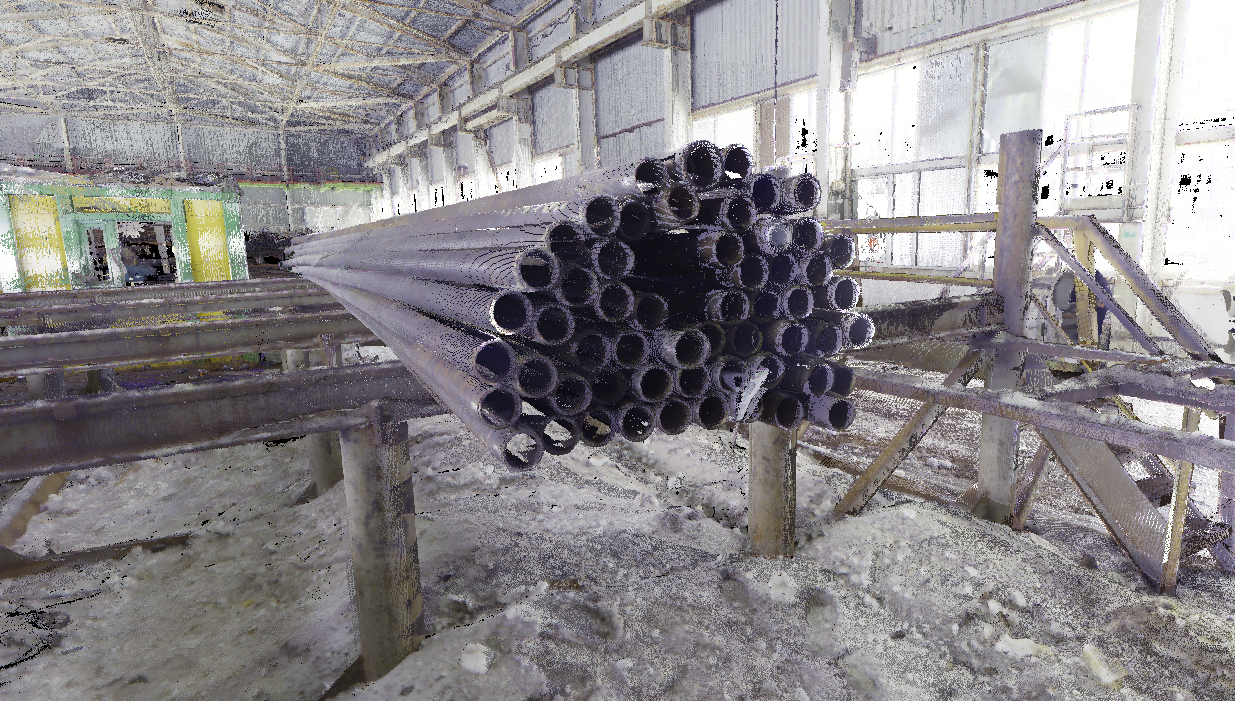

1. Цветное облако точек: точечная трехмерная модель, на которой возможно различить трубы по типу благодаря цвету.
2. Точность измерений: выявление расхождений между фактическими размерами труб и паспортными данными.
3. Дополнительные данные: фотопанорамы и абрис с перечнем установленных станций.

Преимущества использования лазерного сканирования:

• Высокая точность: Погрешность измерений составляет 2 мм, что обеспечивает максимальную достоверность данных.
• Экономия времени: Быстрое выполнение полевых и камеральных работ позволяет ускорить процесс проектирования и строительства.
• Наглядность: Цветное облако точек позволяет легко визуализировать помещение и выявить все особенности его геометрии.
• Минимизация ошибок: Своевременное выявление расхождений между проектом и реальными условиями помогает избежать дорогостоящих переделок на этапе строительства.

Заключение:

Полученное детализированное облако точек станет надёжной основой для анализа состояния труб и выполнения инженерных задач. Благодаря высокой точности сканирования специалисты смогут оптимизировать логистику, процессы технического обслуживания и минимизировать риск дорогостоящих ошибок в эксплуатации объектов.

Кроме того, данные облака точек возможно использовать в аналитических системах для мониторинга состояния трубопроводов. Упрощается использование информации всеми участниками проекта, обеспечивается лёгкая интеграция данных в существующие рабочие процессы и технологии. Такой подход подчёркивает важность сочетания современных технологий и профессионального опыта в промышленной отрасли, создавать условия для эффективного взаимодействия и достижения высоких стандартов в проектировании и строительстве.

Лазерное сканирование уже стало неотъемлемой частью современной строительной индустрии, предоставляя новые возможности для создания точных и качественных решений. С каждым новым проектом, где применяется эта технология, растёт интерес со стороны других компаний, стремящихся улучшить свои процессы и повысить конкурентоспособность на рынке. Внедрение новейших технологий становится не просто актуальным, но и необходимым шагом для успешной работы в условиях постоянно меняющихся требований клиентов и рынка.

Успешный опыт компании ООО «РУСГЕОКОМ» в работе с лазерным сканированием демонстрирует, как современные технологии могут обеспечить конкурентные преимущества и повысить общую эффективность реализации проектов. Подобные инициативы открывают новые рубежи в сфере промышленности, стимулируя развитие всей отрасли и поднимая её на качественно новый уровень. Промышленный объект, ставший частью этого процесса, не только получает точные данные для, но и становится примером успешного внедрения инноваций.
