Наземное лазерное сканирование фасада загородного дома

Объект:Загородный дом

Адрес объекта:РФ, г. Истра

Срок выполнения:1 день полевых работ и 1 день камеральных работ

Оборудование:Наземный лазерный сканер Faro S150

Цель работы по наземному лазерному сканированию:

Проведение высокоточного 3D сканирования фасадов для получения детализированного цветного облака точек. Облако точек используется для обмерных чертежей.

Описание работ по 3D сканированию:

Специалисты компании ООО «РУСГЕОКОМ» выполнили лазерное сканирование фасадов здания в г. Истра. Для проведения работ использовался наземный 3D лазерный сканер Faro S150, который обеспечивает высокую скорость сканирования и точность измерений.

Полевые работы по лазерному сканированию:

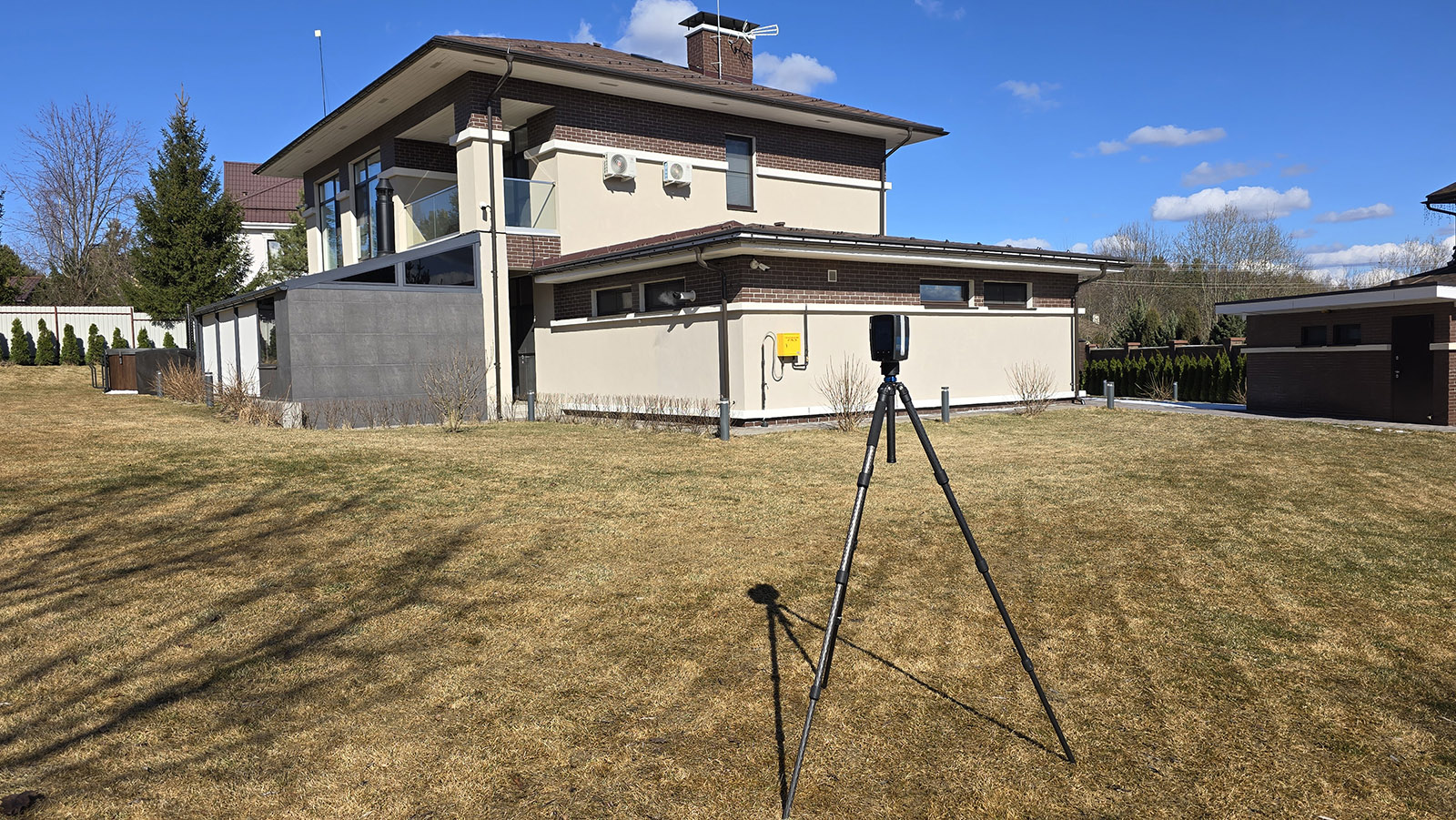

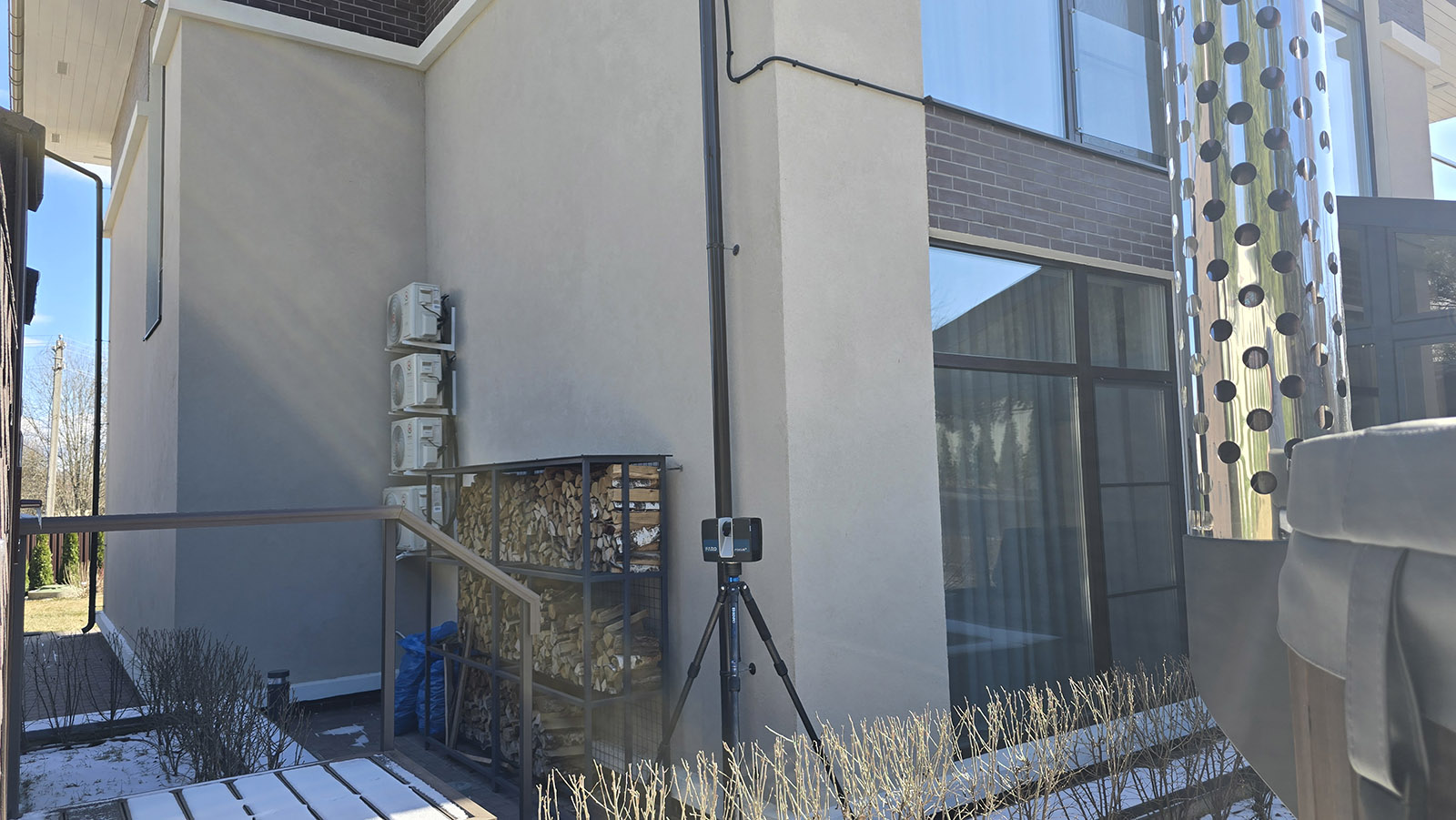

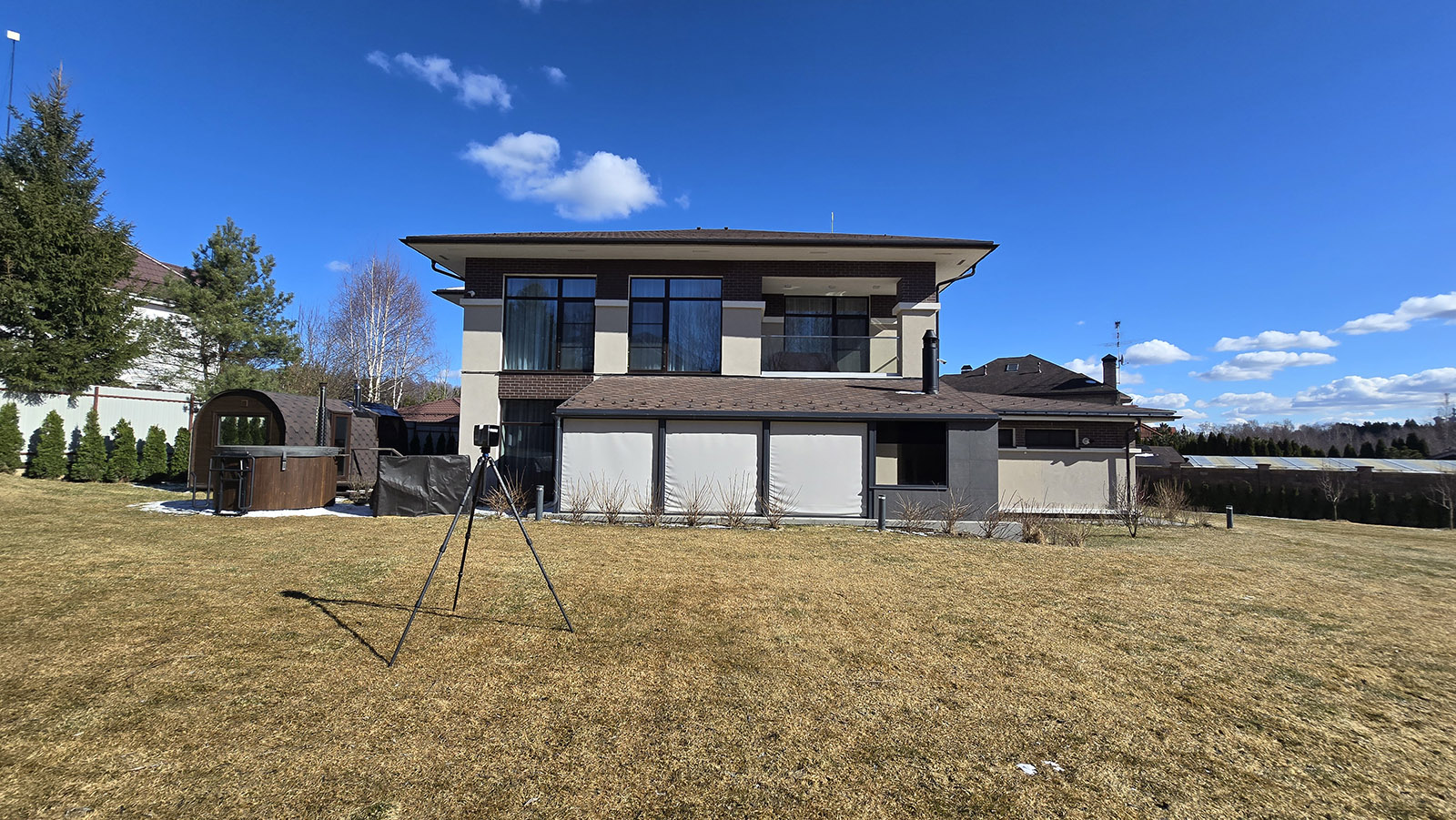

Полевой этап занял один день. За это время было выполнено 3D сканирование всех фасадов здания, по которым планируется создание обмерных чертежей. Лазерный 3D сканер Faro S150 позволил быстро и точно собрать данные о геометрии стен здания, включая оконные проёмы, декоративные элементы и другие элементы фасадов. Благодаря высокой скорости сканирования (до 2 миллионов точек в секунду) и встроенной камере для создания цветного облака точек, удалось получить детализированную, точечную цифровую модель фасадов здания.

Камеральные работы по наземному 3D сканированию:

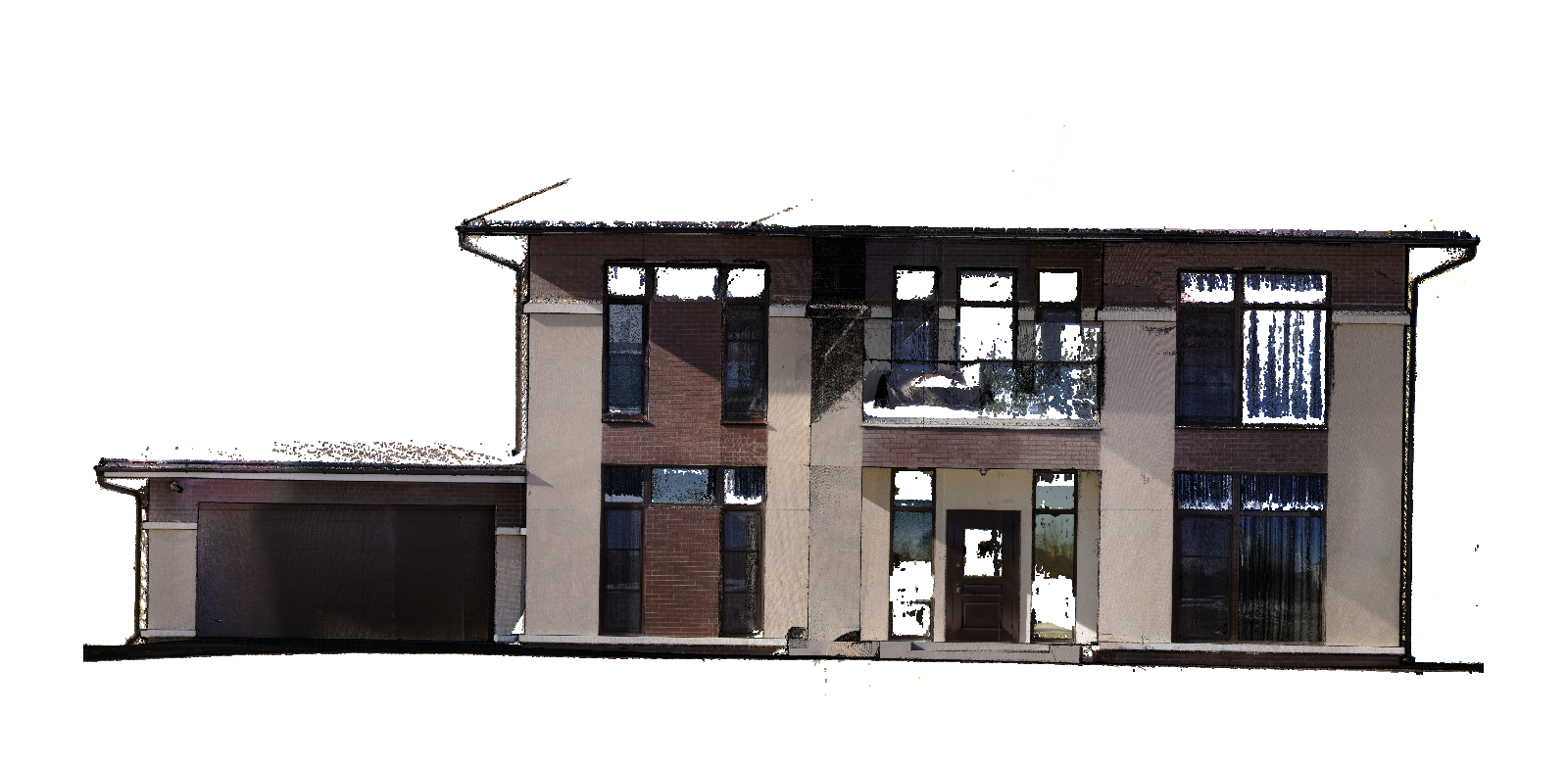

На этапе камеральной обработки данных, который также занял один день, специалисты компании выполнили сшивку полученных сканов, очистку облака точек от шумов и создание ортофотопланов. Результатом работы стало цветное облако точек, которое точно отражает геометрию здания и все его конструктивные особенности.

Результаты работ сканирования:

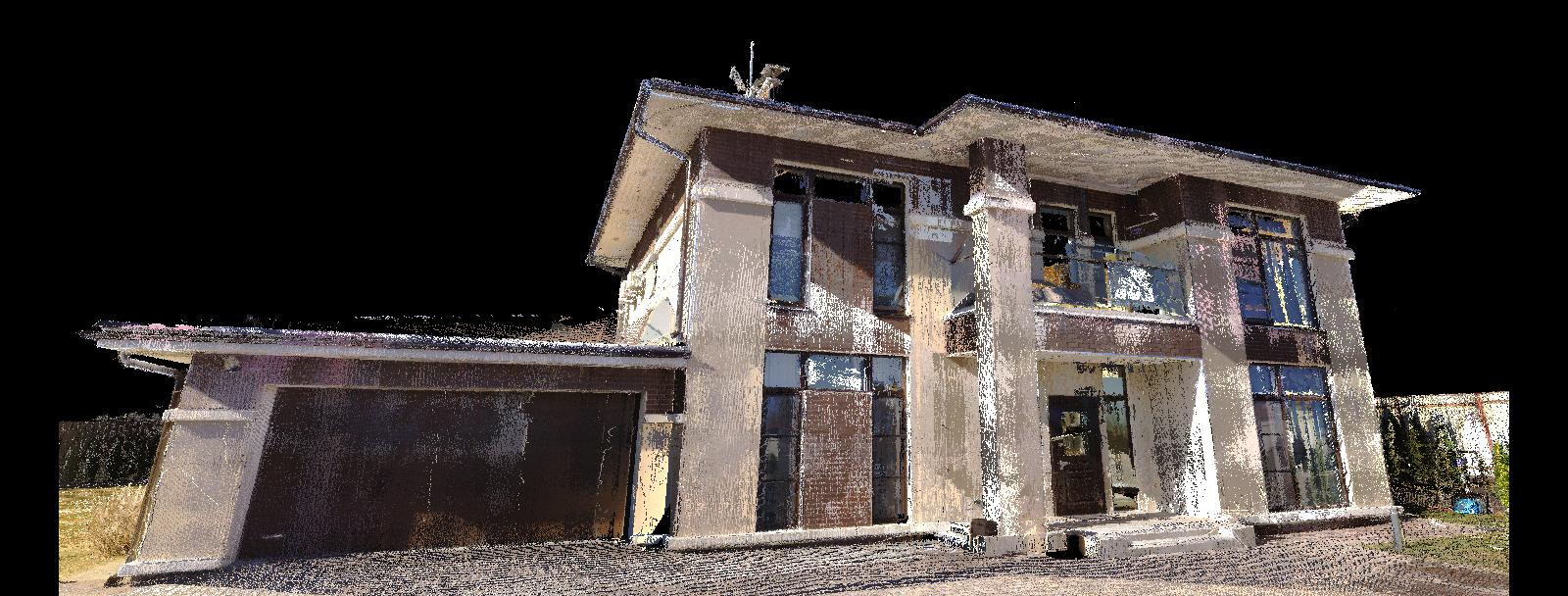

1. 1. Цветное облако точек: Точечная трехмерная модель помещения, которая позволяет визуализировать все элементы фасада и их взаимное расположение.
2. 2. Точность измерений:Выявление расхождений между фактическими размерами конструкций и проектными данными, что крайне важно для контроля отклонения стен.
3. 3. Оптимизация проектирования: Полученные данные позволят проектировщикам и строителям точно соблюсти геометрию облицовки, что снизит риски возникновения проблем на этапе монтажа.

Преимущества использования лазерного сканирования:

• Высокая точность: Погрешность измерений составляет 2 мм, что обеспечивает максимальную достоверность данных.
• Экономия времени: Быстрое выполнение полевых и камеральных работ позволяет ускорить процесс проектирования и строительства.
• Наглядность:Цветное облако точек позволяет легко визуализировать помещение и выявить все особенности его геометрии.
• Минимизация ошибок: Своевременное выявление расхождений между проектом и реальными условиями помогает избежать дорогостоящих переделок на этапе строительства.

Заключение:

Благодаря наземному лазерному 3D сканирование фасадов объекта в г. Истра были получены данные, представленные в виде облака точек и ортофотопланов, обеспечившие высокую точность проектирования и монтажа, что особенно важно для сложных архитектурных решений и облицовочных конструкций. Использование современного оборудования и высокий профессионализм специалистов гарантируют качественное выполнение работ в сжатые сроки.

Дополнительные возможности:

Облачные данные могут быть использованы для разработки аналитических планов, оценки технического состояния фасадов и оптимизации процессов реконструкции или реставрации. Детальная информация, полученная в результате сканирования, упрощает интеграцию данных в существующие рабочие процессы.
